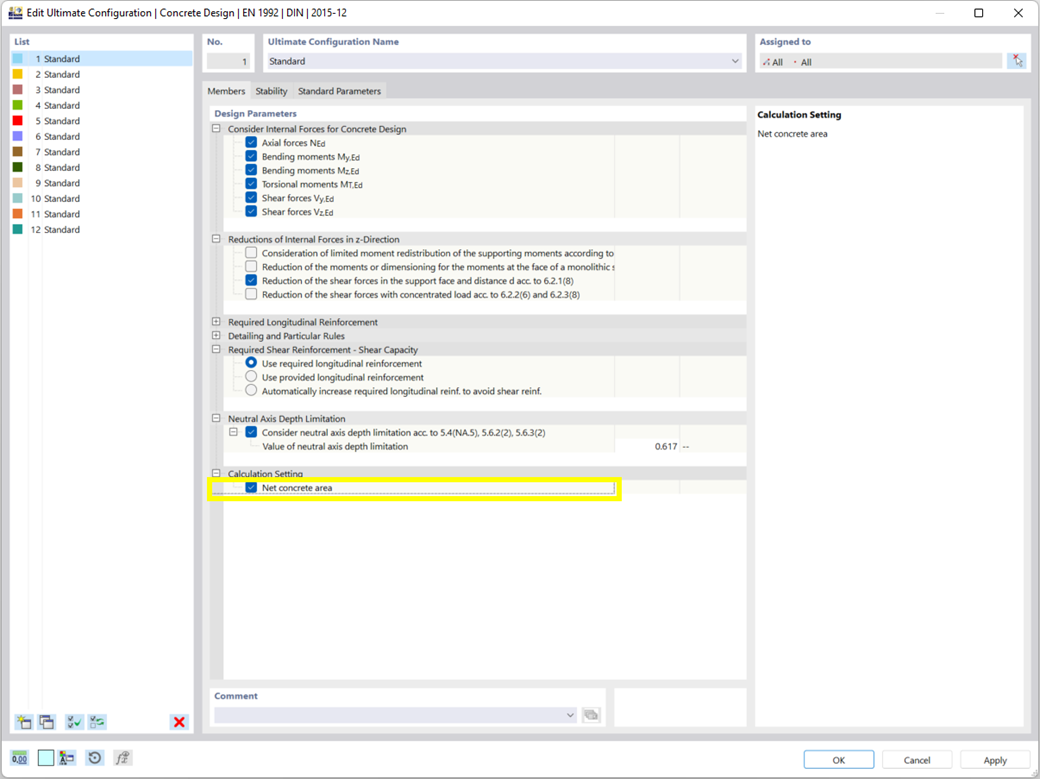

Durante o dimensionamento da secção, pode controlar diretamente se a superfície de betão é aplicada atrás das barras de reforço ou é subtraída da secção de betão. A verificação da secção líquida pode ser utilizada, especialmente se se tratar de uma secção altamente reforçada.
Dimensionamento de betão | Dimensionamento de betão armado com área líquida de betão
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:00:00 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Duração: 00:03:40 min
A verificação à fadiga de acordo com a EN 1992-1-1 deve ser realizada para os componentes estruturais que estão sujeitos a grandes intervalos de tensões e/ou a muitas alterações de carga. Neste caso, as verificações de dimensionamento para o betão e a armadura são realizadas separadamente. Encontram-se disponíveis dois métodos de verificação alternativos.
Utilizando um exemplo de uma laje de betão com fibra de aço, este artigo descreve como utilizar os diferentes métodos de integração e um número diferente de pontos de integração afectam os resultado do cálculo.
![Vãos baseados na Figura 5.2 de [1]](/pt/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para dimensionar corretamente uma viga em T no RFEM 6 e no módulo "Dimensionamento de betão", é importante determinar as "larguras de banzo" das barras nervuradas. Este artigo trata das opções de entrada para uma viga de dois vãos e o cálculo das dimensões do banzo de acordo com a EN 1992-1-1.
Quando se trata de calcular estruturas regulares, a entrada de dados geralmente não é complicada, mas sim demorada. Entrada automática de dados permite poupar tempo valioso. A tarefa descrita no presente artigo trata de considerar os andares de uma casa como fases individuais de construção. A introdução deveria ser realizada utilizando um programa em C# para que o utilizador não tenha de introduzir manualmente os elementos dos pisos individuais.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
No módulo Dimensionamento de betão, pode dimensionar qualquer secção RSECTION. O recobrimento de betão, a armadura longitudinal e de corte são definidos diretamente no RSECTION.
Após importar a secção RSECTION reforçada para o RFEM 6 ou o RSTAB 9, pode utilizá-la para o dimensionamento no módulo Dimensionamento de betão.
Ir para vídeo explicativo
O programa de cálculo estrutural oferece uma visão geral clara de todas as verificações realizadas para a norma de dimensionamento. Tem de determinar um critério de dimensionamento para cada verificação. Além da verificação dos estados limite último e de utilização, o programa verifica as regras de dimensionamento da norma. Para cada verificação, são apresentados detalhes de dimensionamento com os valores iniciais, os resultados intermédios e os resultados finais dispostos de forma estruturada. Uma janela de informação nos detalhes de dimensionamento apresenta o processo de cálculo com as fórmulas aplicadas, as fontes padrão e os resultados em detalhe.
