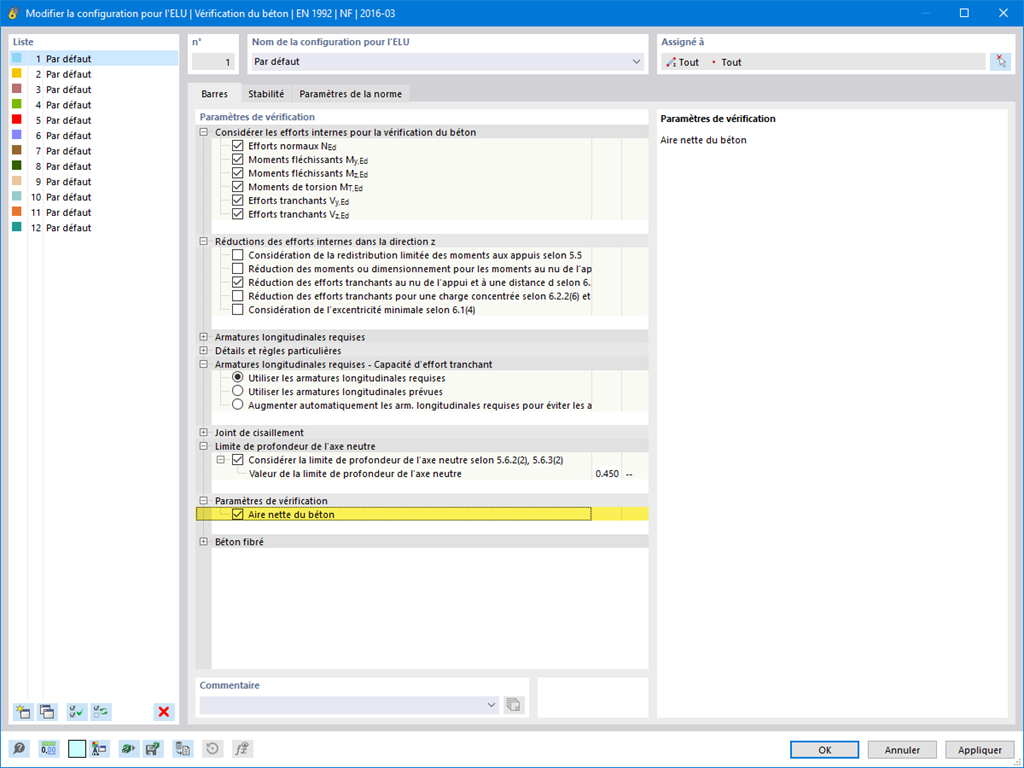

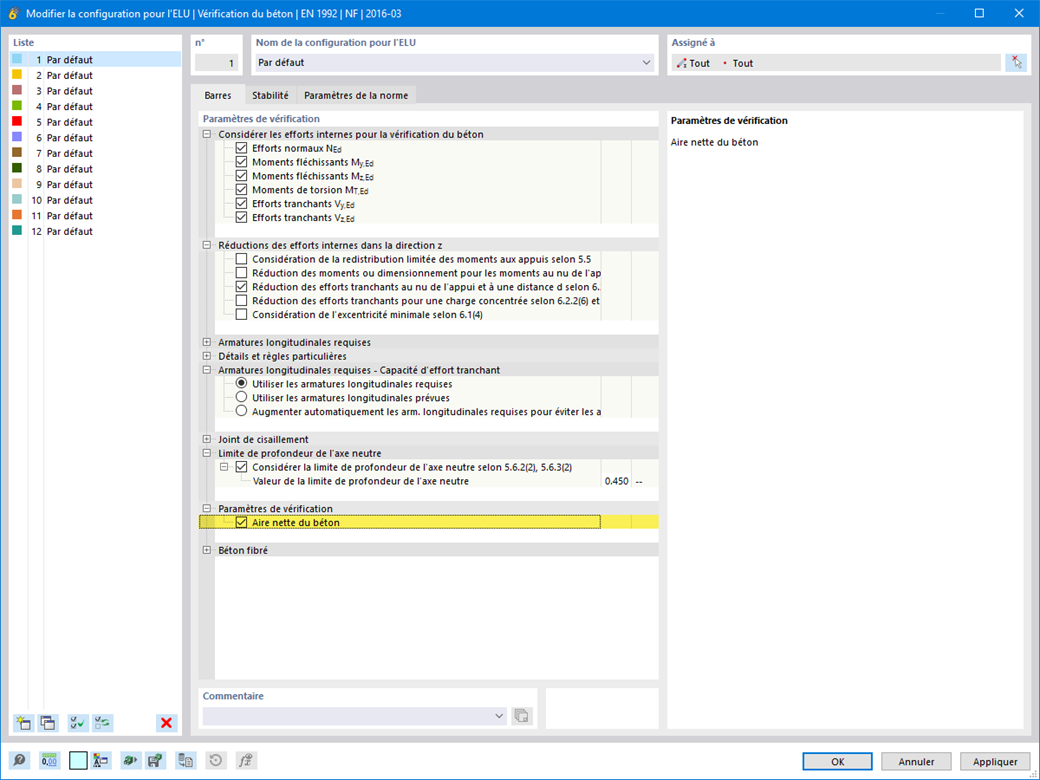

Lors de la vérification de la section, vous pouvez contrôler directement si la surface de béton est appliquée en incluant les armatures ou si elles sont soustraites de la section en béton. La vérification de la section nette en béton est particulièrement utile si votre projet implique une section avec beaucoup d'armatures.
Vérification du béton | Vérification du béton armé avec aire nette du béton
Avez-vous des questions ?
25.04.2024
Webinaire
23.05.2024
Webinaire
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:45:40 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:01:00 min
Longueur: 00:00:00 min
Longueur: 00:03:40 min
Longueur: 00:00:50 min
La vérification à la fatigue selon l'EN 1992-1-1 doit être effectuée pour les composants structuraux soumis à de grandes étendues de contraintes et/ou de nombreux changements de charge. Dans ce cas, les vérifications du béton et de l'armature sont effectuées séparément. Deux méthodes de vérification sont disponibles.
Cet article vous décrit, à l'aide de l'exemple d'une plaque en béton fibré, les conséquences de l'utilisation de différentes méthodes d'intégration et d'un nombre différent de points d'intégration sur le résultat du calcul.
![Portées basées sur la Figure 5.2 de [1]](/fr/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Afin de calculer correctement une retombées de poutre ou une poutre en T dans RFEM 6 et le module complémentaire « Vérification du béton », il est essentiel de déterminer les « Largeurs de semelle » pour les nervures. Cet article traite des options d'entrée pour une poutre à deux travées et du calcul des dimensions de la semelle selon l'EN 1992-1-1.
Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
Le module complémentaire Vérification du béton permet de calculer toute section RSECTION. Vous pouvez définir l'enrobage du béton, les armatures longitudinales et d'effort tranchant directement dans RSECTION.
Après avoir importé la section RSECTION renforcée dans RFEM 6 ou RSTAB 9, vous pouvez l'utiliser pour le calcul dans le module complémentaire Vérification du béton.
Accéder à la vidéo explicative
Le logiciel de calcul de structure vous offre une vue d'ensemble claire de toutes les vérifications effectuées selon la norme de calcul. Vous devez définir un critère de vérification pour chaque vérification. Outre la vérification à l'état limite ultime et à l'état limite de service, le logiciel vérifie également les règles de calcul de la norme. Chaque contrôle de vérification apporte des détails de calcul correspondants dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée. Parmi les détails du calcul, vous pouvez voir le processus de calcul détaillé avec toutes les formules appliquées, les sources de la norme et les résultats dans une fenêtre d'informations.
