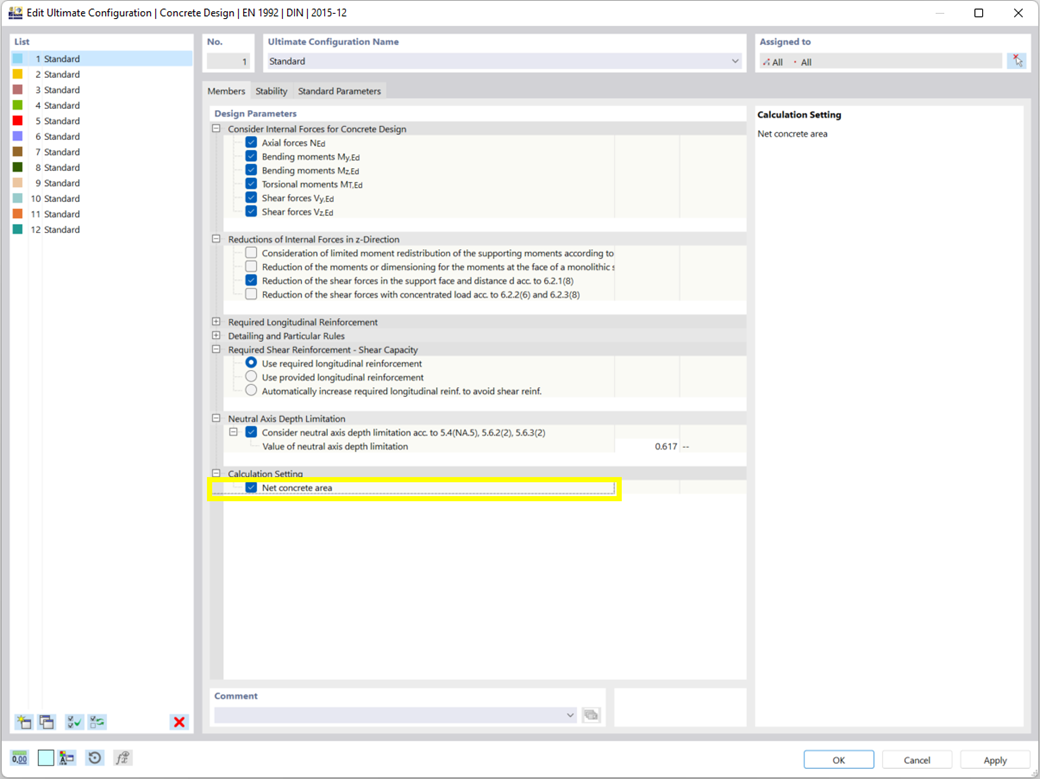

Během posouzení průřezu můžete určit, zda se betonová plocha použije nezměněná bez ohledu na plochu výztuže, nebo se plocha výztuže od betonového průřezu odečte. Posouzení oslabeného betonového průřezu je především vhodné použít, pokud máte v projektu silně vyztužené průřezy.
Posouzení železobetonových konstrukcí | Posouzení železobetonu s oslabenou plochou betonu
Máte nějaké otázky?
Funkce programu
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:30 min
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
Pro zatížení větrem na konstrukce typu budov podle ASCE 7 lze najít řadu zdrojů, které doplňují konstrukční normy a pomáhají projektantům s analýzou účinků tohoto bočního zatížení. Mnohem obtížnější je ovšem najít podobné zdroje pro zatížení větrem na zvláštních konstrukcích jiných typů než jsou stavby. V tomto článku se budeme zabývat kroky pro výpočet a aplikaci zatížení větrem podle ASCE 7-22 na kruhovou železobetonovou nádrž s kupolovitou střechou.
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.
Program pro statické výpočty vám poskytne jasný přehled o všech posudcích provedených pro návrhovou normu. Pro každý posudek musíte zadat kritérium využití. Kromě posouzení mezního stavu únosnosti a použitelnosti ověřuje program také dodržení konstrukčních předpisů daných normou. Při každém posouzení se zobrazí příslušné detaily posudku, ve kterých jsou strukturovaně uspořádány vstupní hodnoty, mezivýsledky a konečné výsledky. V informačním okně v detailech posudku naleznete velmi podrobně záznam průběhu výpočtu se všemi použitými vzorci, zdrojovými normami a výsledky.
Návrhová napětí a přetvoření betonového průřezu a výztuže můžete zobrazit jako 3D obrázek napětí nebo 2D grafiku. V závislosti na tom, jaké výsledky zvolíte ve stromové struktuře výsledků pro detaily posudku, se zobrazí napětí nebo přetvoření na definované podélné výztuži při zatíženích nebo při mezních vnitřních silách.
Pro výpočty jsou velmi důležité časově závislé vlastnosti betonu, jako je dotvarování a smršťování. Zadat je můžete přímo pro daný materiál v programu. Ve vstupním dialogu vám program graficky zobrazí časový průběh funkce dotvarování nebo smršťování. Můžete přitom v případě potřeby jednoduše vybrat úpravu stáří betonu, například vlivem teplotního ošetření.
Deformace prutů a ploch se stanoví se zohledněním železobetonového průřezu s trhlinami (stav II) nebo bez trhlin (stav I). Při stanovení tuhosti můžete zohlednit tahové zpevnění mezi trhlinami, takzvané 'tension stiffening' podle použité návrhové normy.
Jak mohu v addonu 'Posouzení železobetonových konstrukcí' v programu RFEM 6 aktivovat posouzení drátkobetonu?
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
V tabulce objektů pro posouzení v addonu Posouzení železobetonových konstrukcí jsou uzly protlačení uvedeny ve sloupci Neplatné/deaktivované, ačkoliv jsem je jako uzly protlačení definoval. Jak to mohu opravit?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
Jak mohu použít grafické šablony pro vícenásobný tisk výztuže?
Pro výměnu dat s programy Revit nebo Rhino/Grasshopper chci použít šablonu a zobrazí se mi chybové hlášení.
