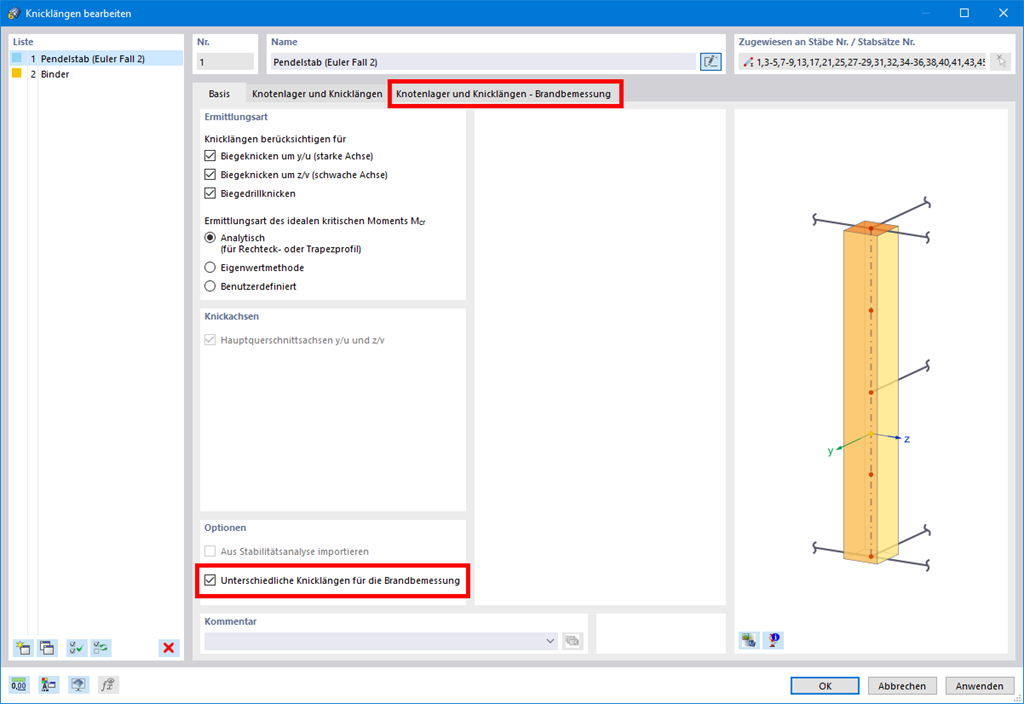

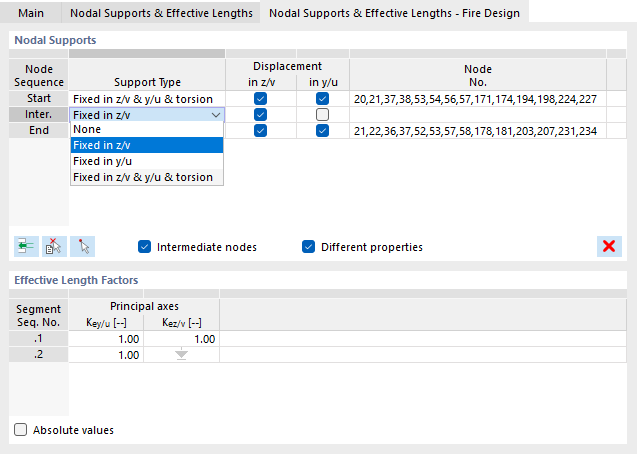

Geralmente, não existe um dimensionamento de resistência ao fogo para os apoios laterais de uma estrutura. Gostaria de tratar isso de forma diferente no seu projeto? Para ter isto em consideração no cálculo, é possível definir outros comprimentos de barra equivalentes para a situação de incêndio.
Dimensionamento de estruturas de madeira | Consideração de diferentes comprimentos efetivos no dimensionamento ao fogo
