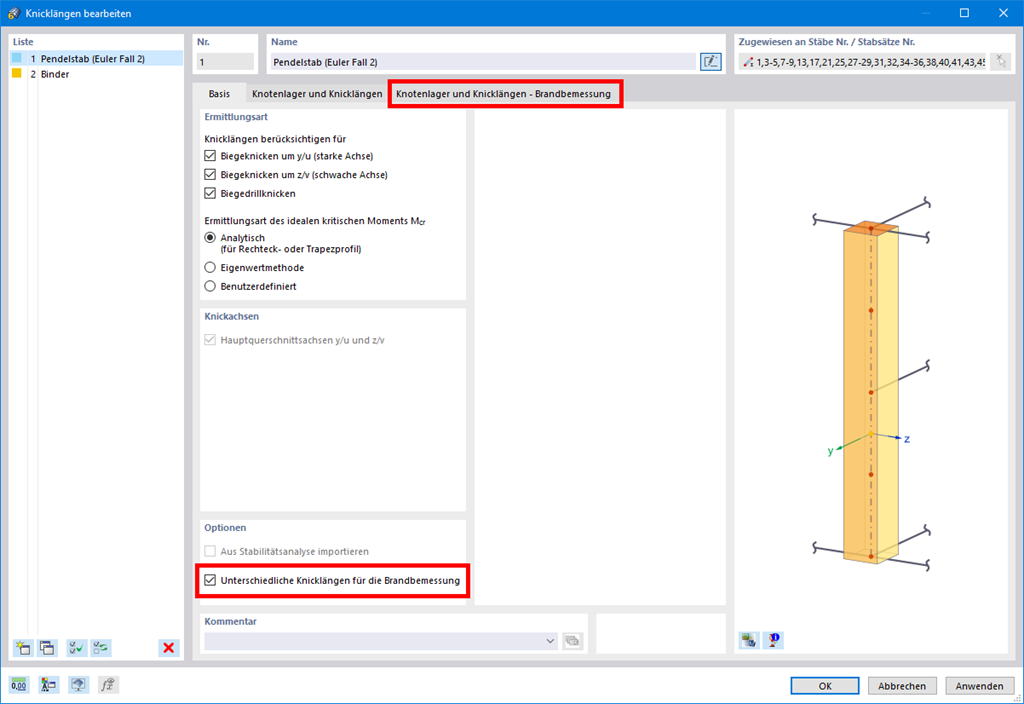

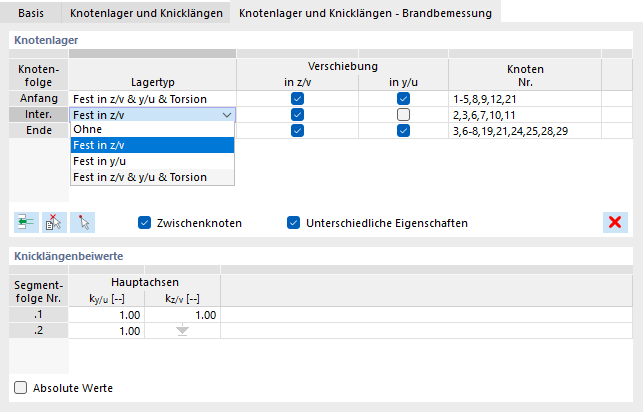

Häufig erfolgt keine Bemessung der seitlichen Halterungen einer Konstruktion für den Brandschutz. Sie möchten das bei Ihrem Projekt anders handhaben? Um dies in der Berechnung zu berücksichtigen, können Sie für den Brandfall andere Ersatzstablängen definieren.
Holzbemessung | Berücksichtigung unterschiedlicher Knicklängen bei der Brandbemessung
