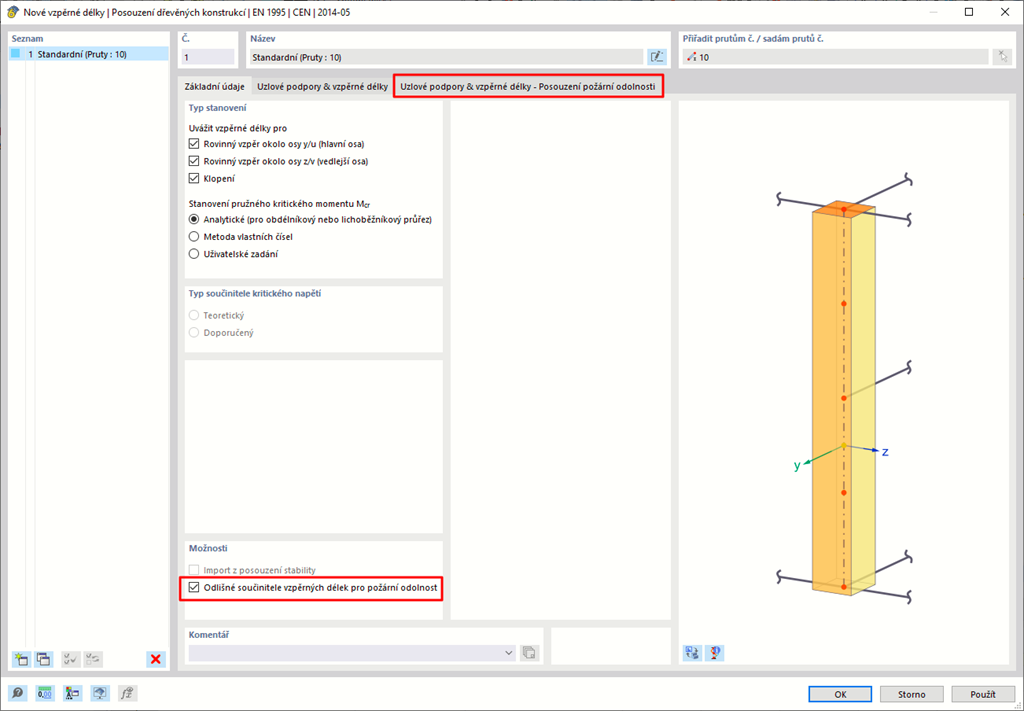

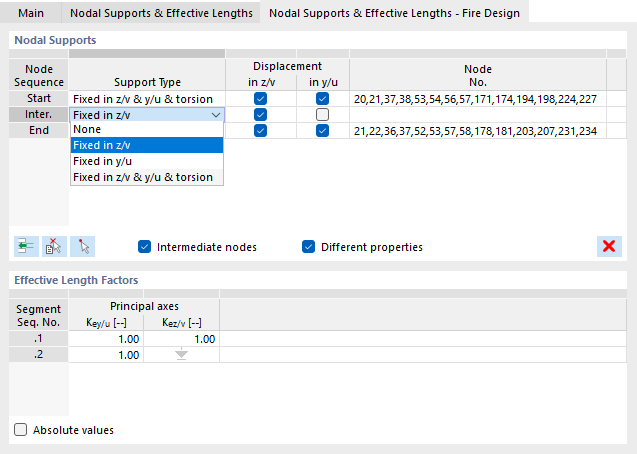

Požární odolnost příčných podpor konstrukce často není posuzována. Chtěli byste to ve svém projektu vyřešit jinak? Aby to bylo možné zohlednit při výpočtu, můžete pro případ požáru definovat odlišné náhradní délky prutů.
Posouzení dřevěných konstrukcí | Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti
_cs_2.png?mw=1024&hash=b83cc00e4a6e92c5761b4eefcfb944d18c326f39)
Máte nějaké otázky?
Délka: 00:00:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:40:46 min
Délka: 00:00:28 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Databáze znalostí
Délka: 00:04:05 min
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
Modální součinitel důležitosti je výsledkem lineární stabilitní analýzy a kvalitativně popisuje míru spoluúčasti jednotlivých prutů na určitém vlastním tvaru.
_cs_2.png?mw=350&hash=f41abbea3ff9fb5e2185d7bcba39ec22691f91c8)
- Velký výběr průřezů, jako jsou obdélníkové, čtvercové, kruhové, T-průřezy, složené, nepravidelné parametrické průřezy atd. (vhodnost pro posouzení závisí na zvolené normě)
- Posouzení křížem lepeného dřeva (CLT)
- Posouzení dřevěných materiálů i vrstveného dřeva podle EC 5
- Posouzení prutů s náběhy a zakřivených prutů (metoda posouzení v závislosti na normě)
- Úprava základní součinitelů posouzení a parametrů normy možná
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Detailní výstup výsledků posouzení a základních vzorců (názorná a ověřitelná cesta k výsledkům)
- Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
- Integrace výsledků do tiskového protokolu programu RFEM/RSTAB
- Posouzení na tah, tlak, ohyb, smyk, kroucení a kombinované vnitřní síly
- Zohlednění zářezu
- Posouzení tlaku kolmo ke směru vláken na koncových i mezilehlých podporách s výztužnými prvky (EC 5) a bez výztužných prvků (celozávitové šrouby)
- Možnost redukovat posouvající sílu na podpoře (na funkci programu)
- Posouzení zakřivených prutů a sad prutů
- Zohlednění vyšších pevností u spojených podobných prvků se stejnou malou příčnou vzdáleností (součinitel ksys podle EN 1995-1-1, 6.6 (1)-(3))
- Možnost zvýšení únosnosti ve smyku pro jehličnaté dřevo podle DIN EN 1995-1-1:NA NDP, 6.1.7(2)
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a prostorový vzpěr v tlaku
- Vzpěrné délky lze převzít z výpočtu provedeného v addonu Stabilita konstrukce
- Grafické zadávání a kontrola definovaných uzlových podpor a vzpěrných délek pro posouzení stability
- Stanovení náhradních délek prutů s náběhem
- Zohlednění polohy postranních podpěr proti klopení
- Posouzení na klopení konstrukčních prvků namáhaných momentem
- v závislosti na normě možný výběr mezi uživatelským zadáním Mcr, analytickou metodou z normy a použitím interního řešiče vlastních čísel
- Zohlednění smykového pole a torzního uložení při použití řešiče vlastních čísel
- Grafické zobrazení vlastního tvaru při použití řešiče vlastních čísel
- Posouzení stability konstrukčních prvků s kombinovaným namáháním v tlaku a ohybu v závislosti na návrhové normě
- Srozumitelný výpočet všech potřebných součinitelů, jako jsou součinitele rozdělení momentu nebo interakční součinitele
- Alternativně zohlednění všech účinků pro posouzení stability již při stanovení vnitřních sil v programu RFEM/RSTAB (účinky druhého řádu, imperfekce, redukce tuhosti, případně v kombinaci s addonem Vázané kroucení (7 stupňů volnosti))
_cs.png?mw=512&hash=766d0ca34b39c1667deeabfceb1a1cb3270ab53f)
- Libovolné zadání doby trvání zuhelnatění
- V případě plošných konstrukcí (křížem lepené dřevo) je možné počítat s nebo bez adheze vrstvy
- Libovolné zadání požárních parametrů uživatelem
- Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti
- Možnost posouzení "tlaku kolmo na směr vláken"
- Grafické zobrazení výsledků, např. využití, integrované v programu RFEM/RSTAB
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
