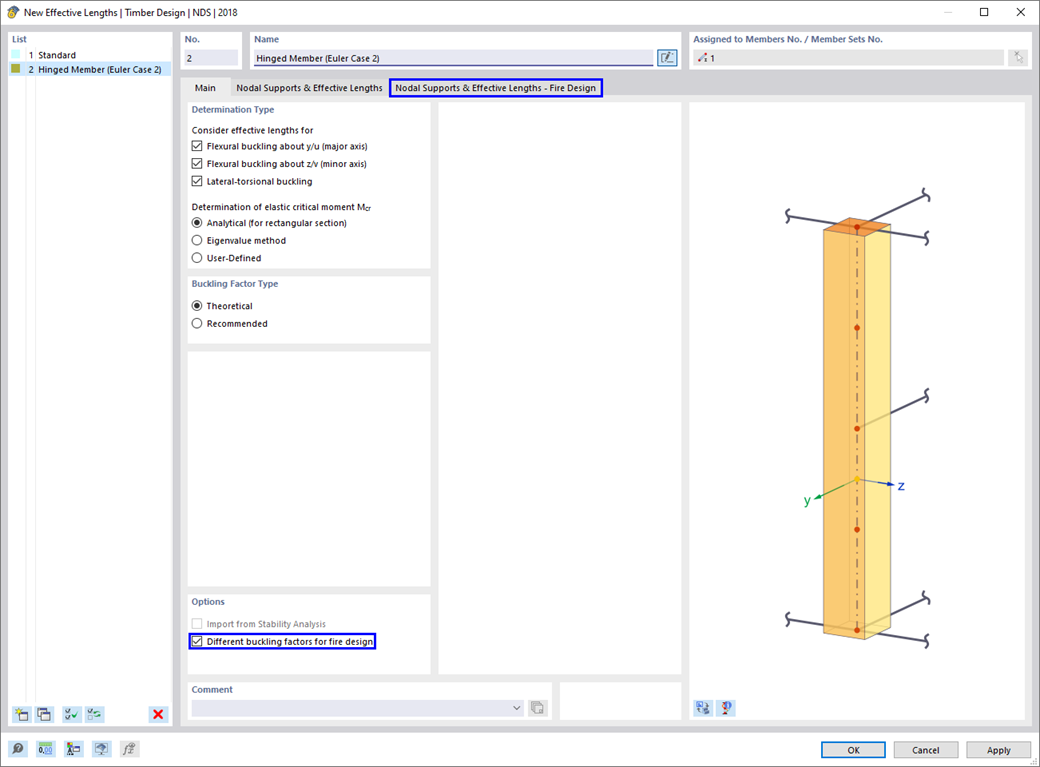

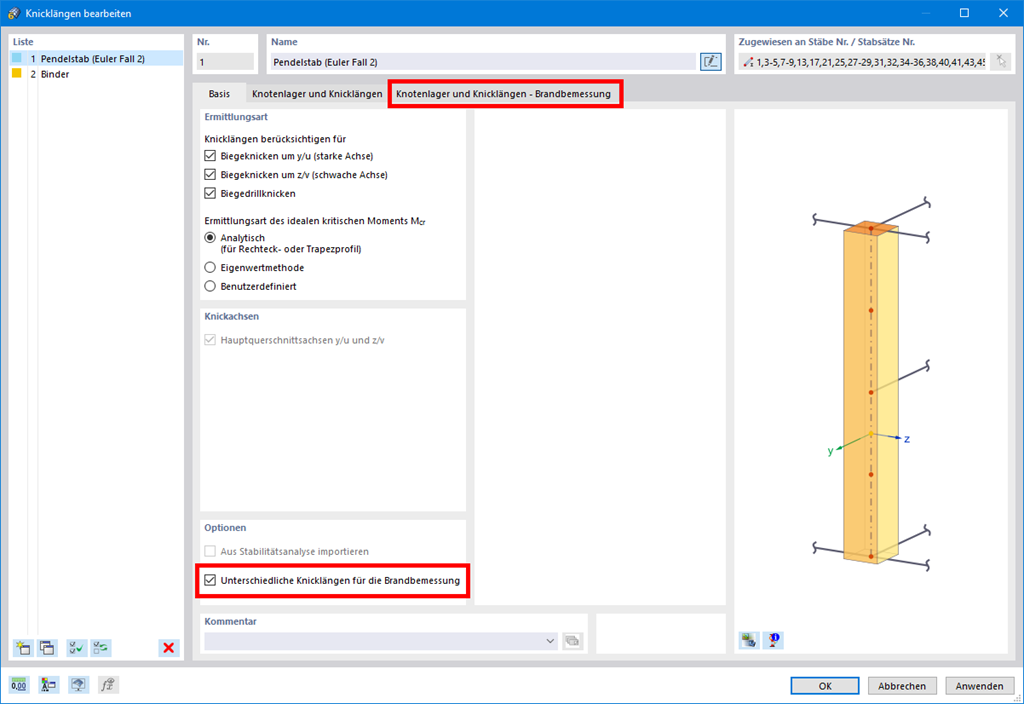

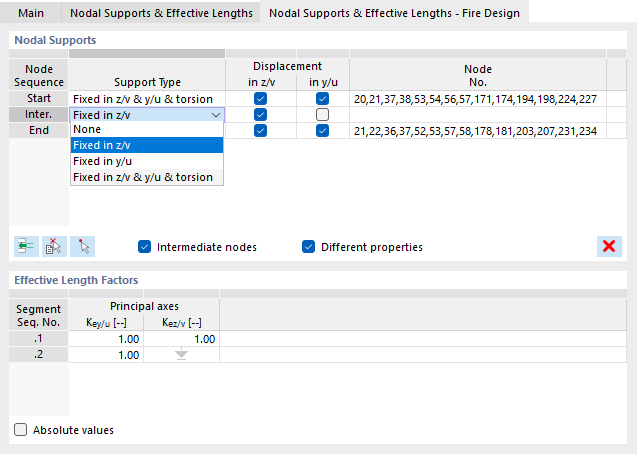

A menudo, no hay un cálculo de resistencia al fuego para los apoyos laterales de una estructura. ¿Le gustaría manejar esto de manera diferente en su proyecto? Para considerar esto en el cálculo, puede definir otras longitudes de barra equivalentes para la situación de incendio.
Cálculo de madera | Consideración de diferentes longitudes eficaces en el cálculo de la resistencia al fuego
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Duración: 00:01:22 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:00:28 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:04:05 min
Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.
Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.
Nuestro servicio web ofrece a los usuarios la oportunidad de comunicarse con RFEM 6 y RSTAB 9 utilizando varios lenguajes de programación. Las funciones de alto nivel (HLF) de Dlubal le permiten ampliar y simplificar la funcionalidad del servicio web. El uso de nuestro servicio web en línea con RFEM 6 y RSTAB 9 facilita y acelera el trabajo de los ingenieros. ¡Compruébelo ahora! Este tutorial le muestra cómo usar la biblioteca en C# con un ejemplo simple.
El factor de relevancia modal es el resultado del análisis de estabilidad lineal y describe cualitativamente el grado de participación de los miembros individuales en un modo propio específico.
- Amplia selección de secciones tales como rectangulares, cuadradas, en forma de T, circulares, compuestas, secciones paramétricas irregulares, etc. (la idoneidad para los métodos de diseño depende de la norma seleccionada)
- Cálculo de madera contralaminada (CLT)
- Cálculo de materiales derivados de la madera y madera microlaminada según EC 5
- Cálculo de barras de sección variable y curvas (método de cálculo según la norma)
- Es posible el ajuste de los factores de cálculo esenciales y los parámetros de la norma
- Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
- Salida de resultados rápida y clara para una visión general inmediata de la distribución de los resultados después del cálculo
- Salida detallada de los resultados del diseño y fórmulas esenciales (lista de resultados comprensible y verificable)
- Salida de resultados numéricos claramente ordenados mostrados en tablas con la opción de representar los resultados gráficamente en el modelo
- Integración de la salida de resultados en el informe de RFEM/RSTAB
- Cálculo de tracción, compresión, flexión, cortante, torsión y esfuerzos internos combinados
- Consideración de una entalladura
- Cálculo de la compresión perpendicular a la fibra en los apoyos extremos e intermedios con (EC 5) y sin elementos de refuerzo (tornillos completamente roscados)
- Reducción del esfuerzo cortante opcional en el apoyo (consulte la característica del producto)
- Diseño de barras curvas y de sección variable
- Consideración de resistencias más altas para componentes similares que están muy juntos (factor ksys según EN 1995-1-1, 6.6 (1)-(3))
- Opción para aumentar la resistencia a cortante para madera de coníferas según DIN EN 1995-1-1:NA NDP hasta 6.1.7(2)
- Análisis de estabilidad para pandeo por flexión, pandeo por torsión y pandeo por flexión-torsión bajo compresión
- Importación de longitudes eficaces desde el cálculo usando el complemento Estabilidad de la estructura
- Entrada gráfica y comprobación de apoyos en nudos definidos y longitudes eficaces para el análisis de estabilidad
- Determinación de las longitudes de barra equivalentes para barras de sección variable
- Consideración de la posición de los arriostramientos laterales-torsionales
- Análisis de pandeo lateral de los componentes estructurales sometidos a cargas de momentos
- Dependiendo de la norma, es posible elegir entre la entrada definida por el usuario de Mcr, el método analítico de la norma y el uso de un solucionador de valores propios internos
- Consideración del panel de cortante y la coacción al giro cuando se usa el solucionador de valores propios
- Visualización gráfica de una deformada del modo si se utilizó el solucionador de valores propios
- Análisis de estabilidad de los componentes estructurales con la tensión de compresión y flexión combinadas, según la norma de diseño
- Cálculo comprensible de todos los coeficientes necesarios, como los factores para considerar la distribución de momentos o los factores de interacción
- Consideración alternativa de todos los efectos para el análisis de estabilidad al determinar los esfuerzos internos en RFEM/RSTAB (análisis de segundo orden, imperfecciones, reducción de rigidez, posiblemente en combinación con el complemento Alabeo por torsión (7GDL)
- Definición arbitraria del tiempo de carbonización
- En el caso de estructuras superficiales (madera contralaminada), es posible calcular con o sin la adherencia de la capa
- Especificación libre definida por el usuario de los parámetros del fuego
- Consideración de diferentes longitudes eficaces para el cálculo de la resistencia al fuego
- Cálculo opcional de la 'compresión perpendicular a la fibra'
- Visualización gráfica de resultados integrada en RFEM/RSTAB, por ejemplo, B. Razón de tensiones
- Integración completa de los resultados en el informe de RFEM/RSTAB
