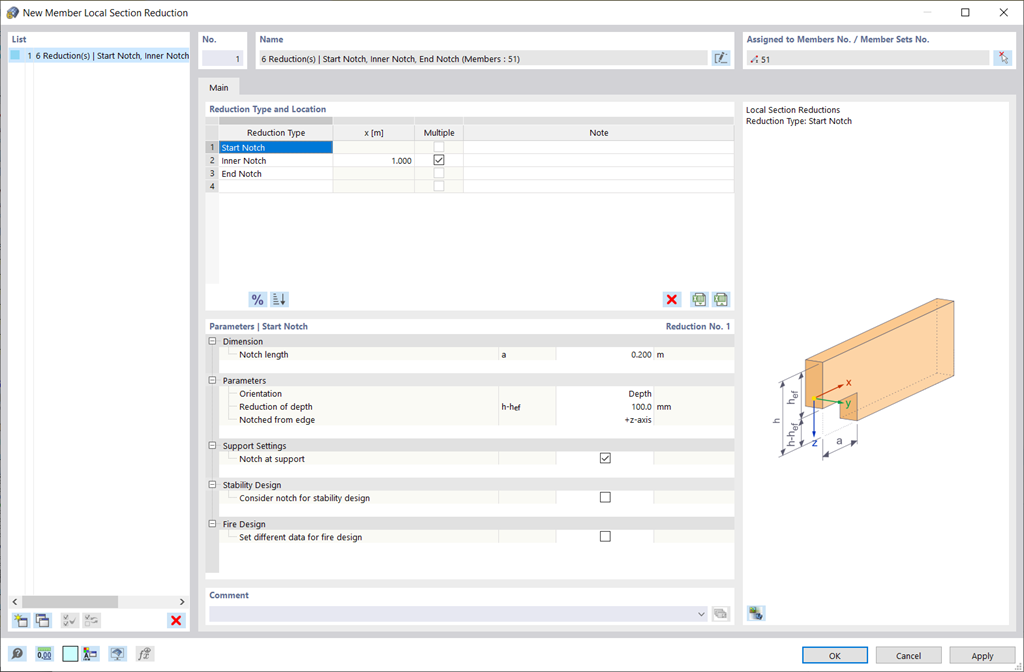

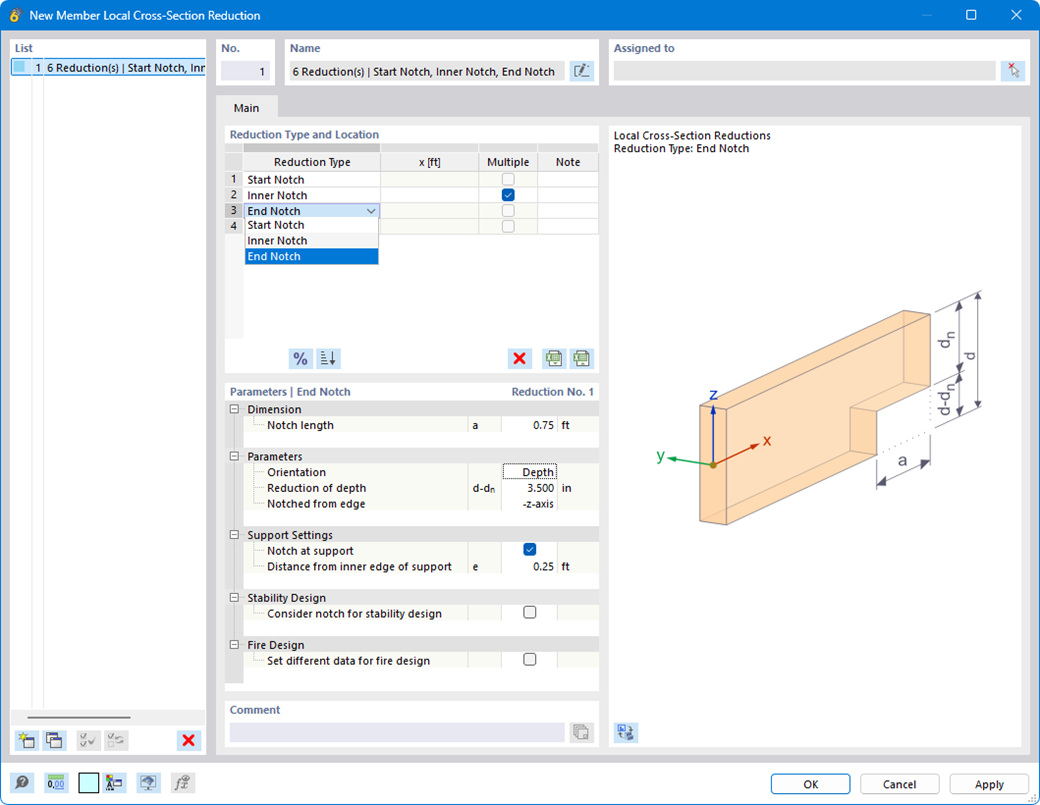

Utilize as reduções de secções de barra para considerar os entalhes de início, interno ou final de uma viga. Assim, a redução da viga é considerada no cálculo da capacidade de carga. No entanto, isso não se aplica à rigidez.
Dimensionamento de estruturas de madeira | Consideração de um entalhe
