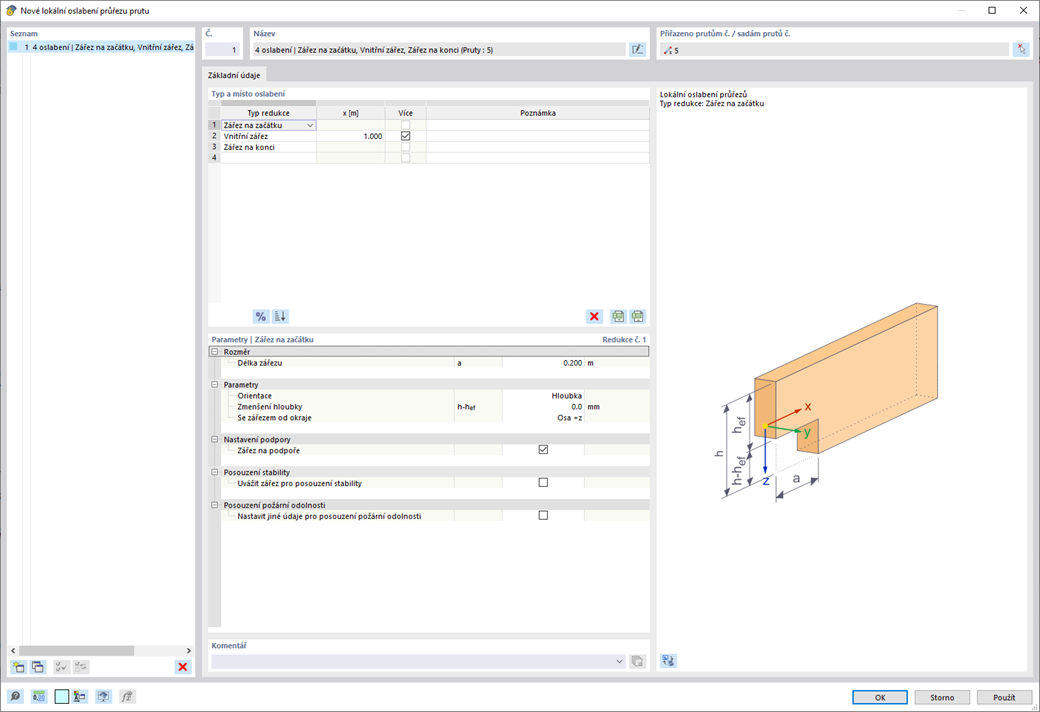

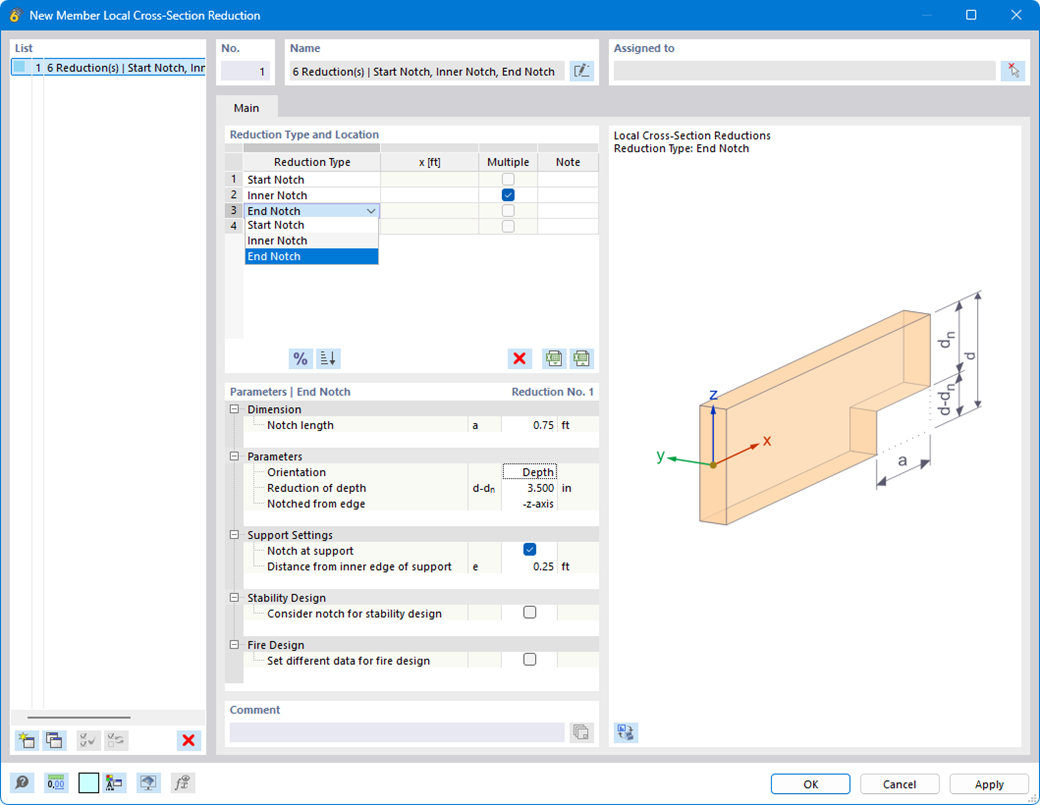

Pomocí lokálního oslabení průřezu prutu můžete zohlednit počáteční, vnitřní nebo koncové zářezy na nosníku. Lokální oslabení nosníku se zohledňuje při výpočtu únosnosti. Pro tuhost to však neplatí.
Posouzení dřevěných konstrukcí | Zohlednění zářezu
