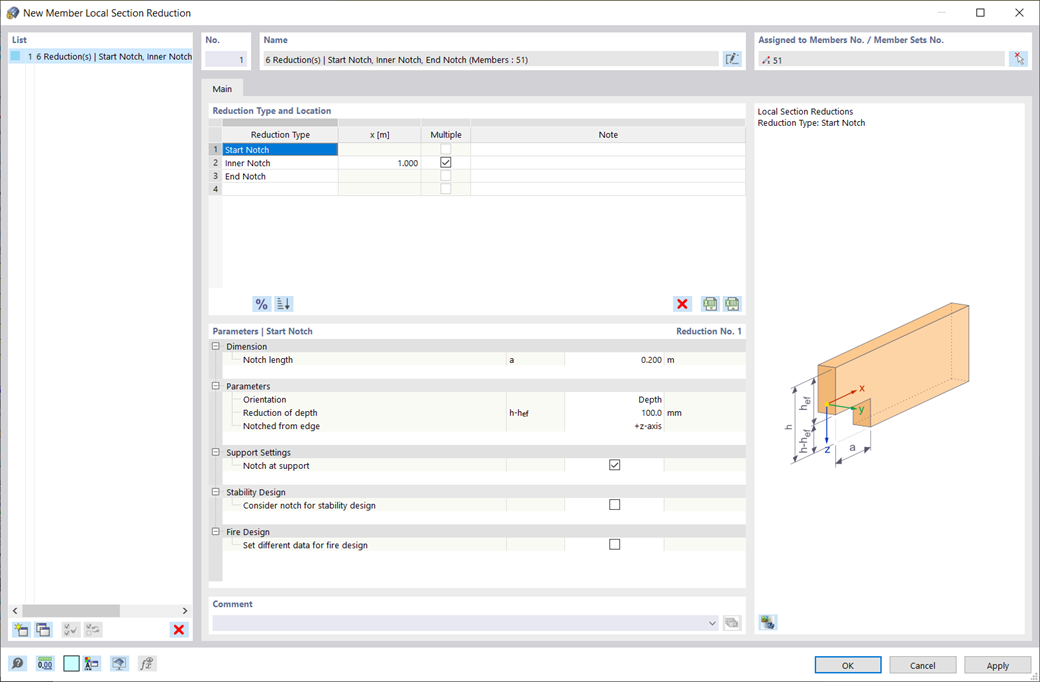

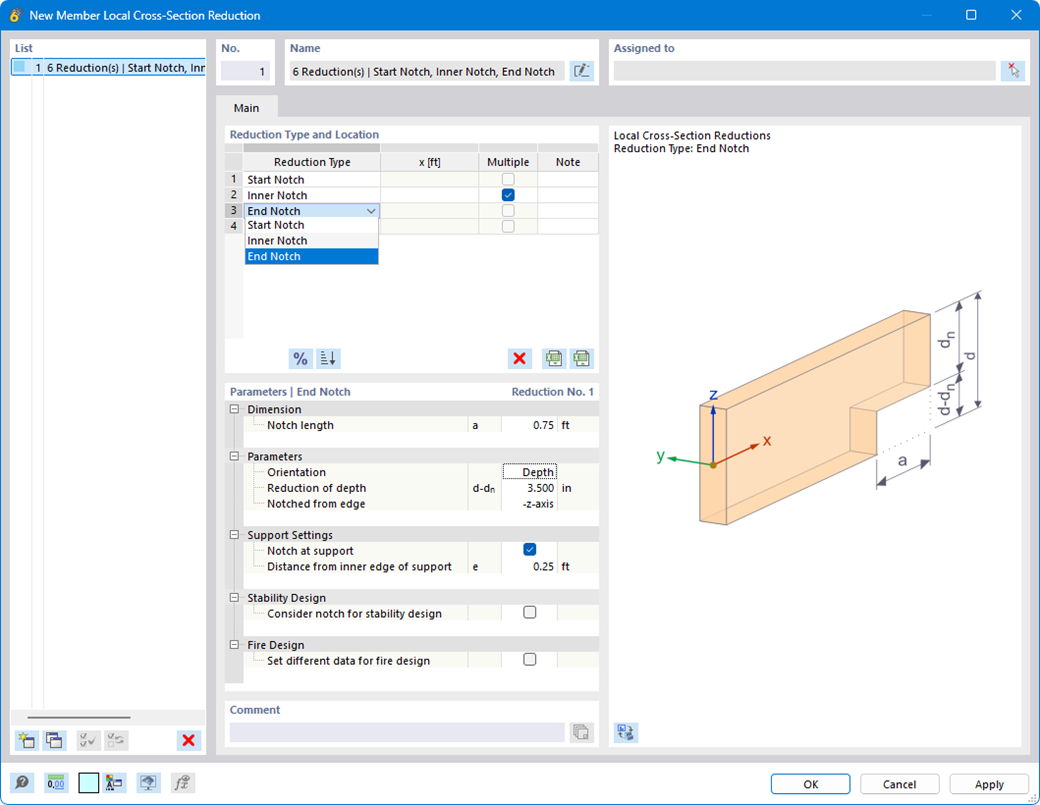

通过杆件截面折减可以考虑在梁的始端、内部或末端的切口。 在计算承载力时要考虑梁的折减。 但是,这不适用于刚度。
您有什么问题想问的吗?
使用“木结构设计”模块,可以按照 2018 NDS 标准 ASD 方法进行木柱设计。 准确计算木杆件的抗压承载力和调整系数对于安全考虑和设计非常重要。 下面的文章将按照 NDS 2018 标准,使用逐步的解析方程验证“木结构设计”模块计算的最大临界屈曲强度,包括受压调整系数、调整后的抗压设计值和最终设计比率。
如果计算规则的结构,输入通常并不复杂,但非常耗时。 输入的自动化可以节省宝贵的时间。 本例中的任务是将房屋的楼层视为独立的施工阶段。 必须使用 C# 程序输入,这样用户就不必手动输入各个楼层的元素。
通过我们的网络服务,用户可以使用不同的编程语言与 RFEM 6 和 RSTAB 9 进行通信。 Dlubal 的高级函数(HLF)允许您扩展和简化网络服务的功能。 根据 RFEM 6 和 RSTAB 9,使用我们的网络服务可以让工程师的工作变得更轻松和更快。 您可以试用后自己验证软件的优越性。 本教程通过一个简单的示例向您展示如何使用 C#library。
模态相关系数是线性稳定性分析的结果,它定性地描述了单个杆件在特定本征模态中的参与程度。
- 各种截面,例如矩形截面、方形截面、T 形截面、圆形截面、组合截面、异形参数截面等(是否设计取决于选择的规范截面)
- 正交胶合木(CLT)设计
- 木质结构和单板层积材设计按照欧洲规范 EC 5
- 变截面和弯曲杆件设计 (设计方法按照规范)
- 可以调整基本设计系数和规范参数
- 可根据需要详细设置计算选项
- 快速、清晰的结果输出,便于核查计算步骤
- 计算结果和基本公式输出详细(易于理解和验证)
- 表格中清楚显示计算结果,并在结构模型中显示结果图形
- 结果集成到 RFEM/RSTAB 计算书中
- 受拉、受压、受弯、受剪、受扭以及组合受力设计
- 考虑切口
- 两端支座和中间支座的顺纹受压设计有 (EC 5) 和无加固构件(全螺纹螺钉)
- 支座处剪力可选折减(参考{%/zh/support-and-learning/support/product-features/002642 产品功能 ]] )
- 弯曲杆件和变截面杆件设计
- 考虑靠近的类似构件有更高的强度(根据欧洲规范 6.6(1)-(3) 中的系数 ksys )
- 根据 DIN EN 1995-1-1:NA NTP 的 6.1.7(2) 提高针叶木的抗剪承载力
- 受压构件的弯曲屈曲、扭转屈曲以及弯扭屈曲分析
- 可以导入使用结构稳定性 {%/zh/products/add-ons-for-rfem-6-and-rstab-9/additional-analyses/structure-stability]]模块
- 以图形方式输入,检查为稳定性分析定义的节点支座和有效长度
- 计算楔形杆件的等效杆件长度
- 考虑弯扭支撑位置
- 受弯构件的弯扭屈曲分析
- 根据不同的规范,在用户自定义输入 Mcr、规范中的分析方法和内部特征值求解之间进行选择
- 特征值求解考虑应力蒙皮和转动约束
- 如果选择特征值求解,则可图形显示振型
- 根据规范对压弯构件进行稳定性分析
- 计算所需的全部系数,如考虑弯矩分布的系数或相关性系数
- 在 RFEM/RSTAB中计算内力时考虑稳定性分析的所有影响因素(二阶分析、缺陷、刚度折减,或与- rfem-6-and-rstab-9/additional-analyses/torsional-warping-7-dof (7 自由度)
- 炭化时间任意定义
- 对于表层结构(正交胶合木),可以考虑层板胶合木进行计算。
- 用户可以自由设置抗火参数
- 抗火验算时考虑不同的有效长度
- 可选'横纹受压'设计
- 在 RFEM/RSTAB 中集成了图形结果显示功能,例如 B. 设计利用率
- 计算结果完全集成到 RFEM/RSTAB 计算书中
