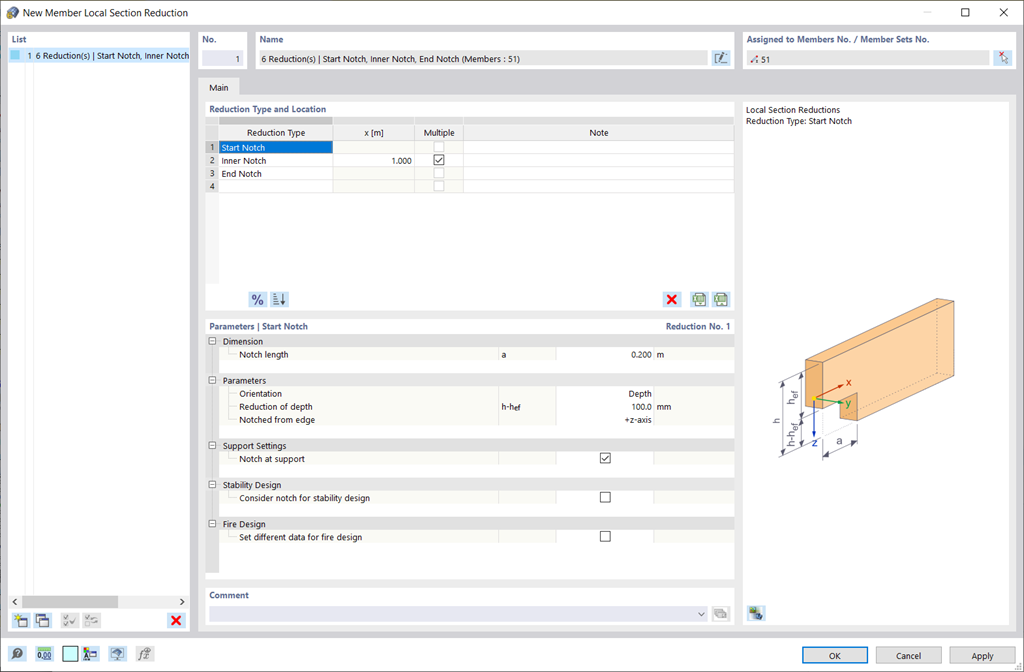

Utilice las reducciones de la sección de la barra para considerar las entalladuras iniciales, internas o finales de una viga. Por lo tanto, la reducción de la viga se tiene en cuenta en el cálculo de la capacidad de carga. Sin embargo, esto no se aplica a la rigidez.
Cálculo de madera | Consideración de una entalladura
¿Tiene alguna pregunta?
Característica del producto
Duración: 00:00:56 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:01:06 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:04:29 min
Duración: 00:08:28 min
Duración: 00:05:47 min
Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.
El complemento Análisis geotécnico proporciona a RFEM modelos de materiales de suelo específicos adicionales que son capaces de representar adecuadamente el comportamiento complejo del material del suelo. Este artículo técnico es una introducción para mostrar cómo se puede determinar la rigidez dependiente de la tensión de modelos de materiales de suelo.
Este artículo muestra cómo crear secciones utilizando archivos DXF.
Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.
![Resultados de RSTAB 9 - Momento de alabeo Momega [kNm]](/es/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Resultados de RSTAB 9 - momento torsor secundario MTsec [kNm]](/es/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Resultados de RSTAB 9 - Momento torsor primario MTpri [kNm]](/es/webimage/047735/3730144/MTpri.png?mw=350&hash=2363903e71565c33f1897548cd3f9920f0bc53ba)
- Definición arbitraria del tiempo de carbonización
- En el caso de estructuras superficiales (madera contralaminada), es posible calcular con o sin la adherencia de la capa
- Especificación libre definida por el usuario de los parámetros del fuego
- Consideración de diferentes longitudes eficaces para el cálculo de la resistencia al fuego
- Cálculo opcional de la 'compresión perpendicular a la fibra'
- Visualización gráfica de resultados integrada en RFEM/RSTAB, por ejemplo, B. Razón de tensiones
- Integración completa de los resultados en el informe de RFEM/RSTAB
Sus opciones en el diseño de madera son diversas. Puede considerar ángulos de corte a la fibra, tensiones de tracción transversales y radios de curvatura dependientes del volumen para barras de sección variable y curvas. Para diseñar el área del corte de la fibra, la resistencia se ajusta en consecuencia en el caso de tracción de flexión o presión de flexión. Para permitirle realizar también un análisis de estabilidad con el método de la barra equivalente, la altura para determinar las longitudes de pandeo eficaz y lateral se establece a una distancia de 0,65 × h con respecto al punto de cálculo real.
Aquí tiene una elección libre. Puede realizar la comprobación de la presión del apoyo en cualquier punto para una carga en las direcciones y, z de una sección. Tiene libertad para diferenciar entre apoyos internos y externos. El usuario puede definir un factor kc,90 para la presión perpendicular a la fibra (por ejemplo, 1,75 para madera laminada encolada). Si se permite, la longitud del apoyo se aumenta automáticamente según las especificaciones de la norma. Esto le permite lograr un diseño más eficiente con el mínimo esfuerzo.
A menudo, no hay un cálculo de resistencia al fuego para los apoyos laterales de una estructura. ¿Le gustaría manejar esto de manera diferente en su proyecto? Para considerar esto en el cálculo, puede definir otras longitudes de barra equivalentes para la situación de incendio.
