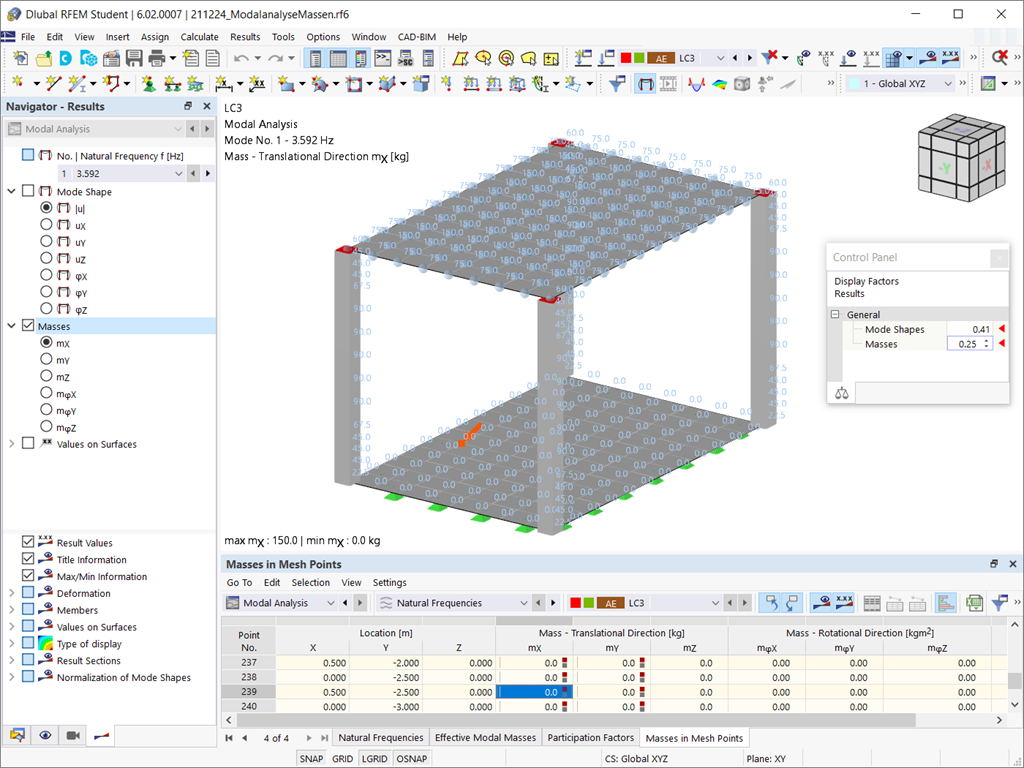

Já descobriu a saída tabular e gráfica de massas em pontos da malha? Bem, este também é um dos resultados da análise modal no RFEM 6. Desta forma, é possível verificar as massas importadas que dependem das várias configurações da análise modal. Estes podem ser exibidos no separador Massas em pontos da malha da tabela de Resultados. A tabela oferece uma visão geral dos seguintes resultados: Massa - direção de translação (mX, mY, mZ ), massa - direção de rotação (mφX, mφY, mφZ ) e a soma de massas. Seria melhor obter uma avaliação gráfica o mais rapidamente possível? As massas também podem ser representadas graficamente em pontos da malha.
Análise modal | Determinação de massas em nós ou pontos da malha de EF
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Base de dados de conhecimento
Duração: 00:01:27 min
Duração: 00:49:15 min
Base de dados de conhecimento
Duração: 00:01:03 min
Função do programa
Duração: 00:00:33 min
Função do programa
Duração: 00:00:41 min
Função do programa
Duração: 00:00:45 min
Duração: 00:00:00 min
Duração: 01:02:00 min
Duração: 02:55:37 min
Para avaliar se também é necessário considerar a análise de segunda ordem numa análise dinâmica, o coeficiente de sensibilidade do deslocamento entre pisos θ é fornecido na EN 1998-1, secções 2.2.2 e 4.4.2.2. Este pode ser calculado e analisado com o RFEM 6 e o RSTAB 9.
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Para a verificação do estado limite último, a EN 1998-1, secção 2.2.2 e 4.4.2.2, requer que o cálculo seja efetuado considerando a teoria de segunda ordem (efeito P-Δ). Este efeito pode não ser considerado apenas se o coeficiente de sensibilidade do deslocamento entre os pisos θ for inferior a 0,1.
Tanto a determinação das vibrações naturais como a análise do espectro de resposta são sempre realizadas num sistema linear. Existindo não-linearidades no sistema, estas são linearizadas, portanto, não são consideradas. Podem ser barras tracionadas, apoios não lineares ou articulações não lineares, por exemplo. O objetivo deste artigo é mostrar como estes podem ser tratados em uma análise dinâmica.
O cálculo dinâmico no RFEM 6 e no RSTAB 9 está repartido por diversos módulos. O módulo Análise modal é um pré-requisito para todos os outros módulos de cálculo dinâmico, uma vez que realiza a análise de vibração natural para modelos de barras, superfícies e sólidos.
Já descobriu a saída tabular e gráfica de massas em pontos da malha? Bem, este também é um dos resultados da análise modal no RFEM 6. Desta forma, é possível verificar as massas importadas que dependem das várias configurações da análise modal. Estes podem ser exibidos no separador Massas em pontos da malha da tabela de Resultados. A tabela oferece uma visão geral dos seguintes resultados: Massa - direção de translação (mX, mY, mZ ), massa - direção de rotação (mφX, mφY, mφZ ) e a soma de massas. Seria melhor obter uma avaliação gráfica o mais rapidamente possível? As massas também podem ser representadas graficamente em pontos da malha.
Conforme já aprenderam, os resultados de um caso de carga de Análise modal são apresentados no programa após um cálculo bem-sucedido. Assim, podemos ver imediatamente a primeira forma própria graficamente ou como uma animação. Também é possível ajustar facilmente a representação da padronização das formas próprias. Faça isso diretamente no navegador de resultados, onde tem uma das quatro opções para a visualização das formas próprias disponíveis para seleção:
- Escalação do valor do vetor de forma própria uj a 1 (considera apenas os componentes de translação)
- Selecionar o componente de translação máximo do vetor próprio e defini-lo como 1
- Considerar todo o vetor próprio (incluindo os componentes de rotação), selecionar o máximo e defini-lo como 1
- Definir a massa modal mi para cada forma própria como 1 kg
Pode encontrar uma explicação detalhada sobre a normalização das formas próprias no manual online {%>
Deseja considerar outras cargas como massas para além das cargas estáticas? O programa permite isso para cargas de nós, barras, linhas e superfícies. Para tal, é necessário selecionar o tipo de carga "Massa" ao definir a carga de interesse. Defina a massa ou os componentes da massa nas direções X, Y e Z para tais cargas. Para massas nodais, tem a opção adicional de especificar também os momentos de inércia X, Y e Z de forma a modelar pontos de massa mais complexos.
Muitas vezes, é necessário negligenciar as massas. Este é particularmente o caso quando pretende utilizar a saída da análise modal para a análise sísmica. Para tal, são necessários 90% da massa modal efetiva em cada direção para o cálculo. Portanto, pode negligenciar a massa em todos os apoios fixos de nós e linhas. O programa desativa automaticamente as massas associadas por si.
Também é possível selecionar manualmente os objetos cujas massas devem ser negligenciadas para a análise modal. Desta forma, mostramos a última opção na imagem para uma melhor visualização. É feita uma seleção definida pelo utilizador e os objetos com os seus componentes de massa associados são selecionados de forma a negligenciar as massas.
