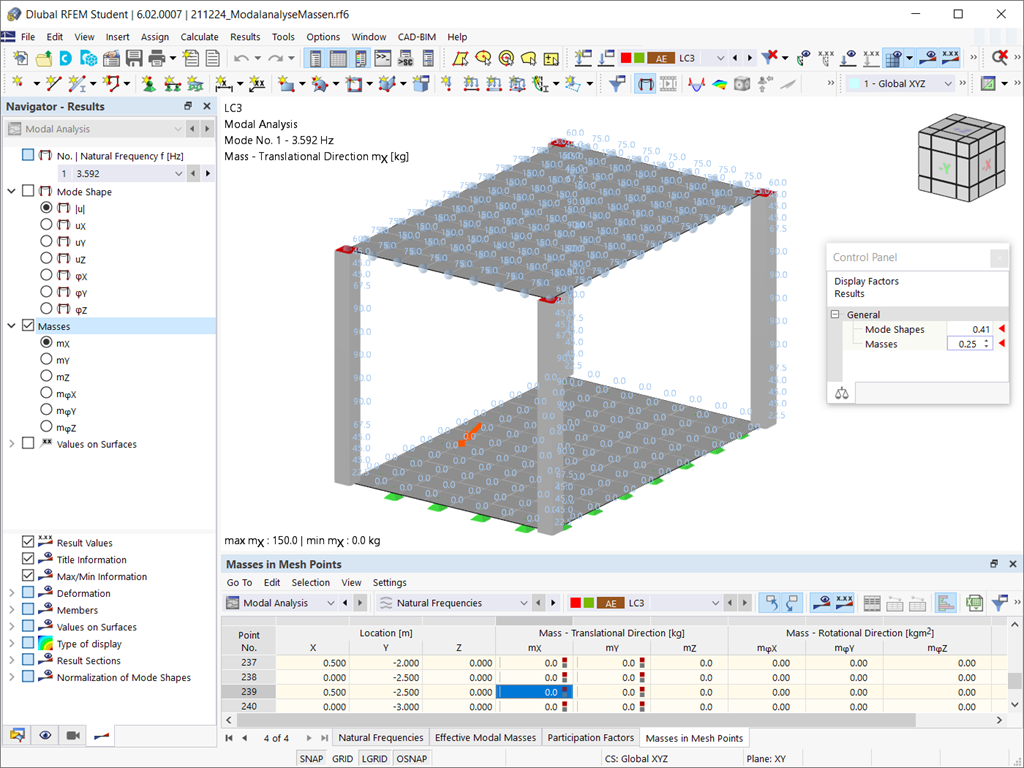

Czy odkryłeś już tabelaryczne i graficzne przedstawianie mas w punktach siatki? Po prawej, jest to również jeden z wyników analizy modalnej w programie RFEM 6. W ten sposób można sprawdzić importowane masy, które zależą od różnych ustawień analizy modalnej. Mogą być one wyświetlane w zakładce Masy w punktach siatki tabeli Wyniki. Tabela zawiera przegląd następujących wyników: Masa - kierunek przesuwny (mX, mY, mZ ), Masa - kierunek obrotowy (mφX, mφY, mφZ ) oraz suma mas. Czy nie byłoby lepiej, gdybyś jak najszybciej przeprowadził ocenę graficzną? Następnie można również wyświetlić graficznie masy w punktach siatki.
Analiza modalna | Wyznaczanie mas w węzłach lub punktach siatki ES
Czy mają Państwo jakieś pytania?
Długość: 00:01:27 min
Długość: 00:49:15 min
Baza informacji
Długość: 00:01:03 min
Ogólne informacje
Długość: 00:02:00 min
Długość: 00:36:28 min
Długość: 01:12:05 min
Funkcja produktu
Długość: 00:00:45 min
Długość: 01:01:43 min
Funkcja produktu
Długość: 00:00:33 min
Aby ocenić, czy w analizie dynamicznej konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 podano współczynnik wrażliwości międzypiętrowych ślizgów θ. Można ją obliczyć i przeanalizować w programach RFEM 6 i RSTAB 9.
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Zgodnie z normami EN 1998-1 sekcje 2.2.2 i 4.4.2.2 do obliczeń stanu granicznego nośności należy przeprowadzić obliczenia z uwzględnieniem teorii drugiego rzędu (efekt P-Δ). Efekt ten nie musi być uwzględniany tylko w przypadku, gdy współczynnik wrażliwości międzykondygnacyjnej jest mniejszy niż 0,1.
Zarówno analiza drgań własnych, jak i analiza spektrum odpowiedzi przeprowadzane są na modelach liniowych Jeżeli w modelu występują nieliniowości, podlega on linearyzacji, dzięki czemu elementy nieliniowe nie są brane pod uwagę w dalszej analizie. Mogą to być na przykład pręty rozciągane, podpory nieliniowe lub przeguby nieliniowe. Celem artykułu jest pokazanie, w jaki sposób można je traktować w analizie dynamicznej.
Analiza dynamiczna w RFEM 6 i RSTAB 9 jest podzielona na kilka rozszerzeń. Rozszerzenie Analiza modalna jest niezbędne dla wszystkich innych rozszerzeń do analizy dynamicznej, ponieważ przeprowadza analizę drgań własnych dla modeli prętów, powierzchni i brył.
Czy odkryłeś już tabelaryczne i graficzne przedstawianie mas w punktach siatki? Po prawej, jest to również jeden z wyników analizy modalnej w programie RFEM 6. W ten sposób można sprawdzić importowane masy, które zależą od różnych ustawień analizy modalnej. Mogą być one wyświetlane w zakładce Masy w punktach siatki tabeli Wyniki. Tabela zawiera przegląd następujących wyników: Masa - kierunek przesuwny (mX, mY, mZ ), Masa - kierunek obrotowy (mφX, mφY, mφZ ) oraz suma mas. Czy nie byłoby lepiej, gdybyś jak najszybciej przeprowadził ocenę graficzną? Następnie można również wyświetlić graficznie masy w punktach siatki.
Jak już wiesz, po pomyślnym zakończeniu obliczeń wyniki przypadku obciążenia w Analizie modalnej są wyświetlane w programie. W ten sposób można od razu zobaczyć pierwszy kształt drgań w postaci graficznej lub w postaci animacji. Można również łatwo dostosować sposób wyświetlania standaryzacji postaci własnych. Można to zrobić bezpośrednio w nawigatorze Wyniki, w którym dostępna jest jedna z czterech opcji wizualizacji kształtów drgań dostępnych dla wyboru:
- Skalowanie wartości wektora kształtu postaci uj na 1 (uwzględnia tylko składowe przesunięcia)
- Wybór maksymalnej translacyjnej składowej wektora własnego i ustawienie jej na 1
- Uwzględnienie całego wektora własnego (wraz z komponentami obrotu), wybór maksimum i ustawienie go na 1
- Ustawienie masy modalnej mi dla każdego kształtu drgań na 1 kg
Szczegółowe informacje na temat ujednolicenia postaci drgań własnych można znaleźć w instrukcji online .
Czy oprócz obciążeń statycznych chcesz uwzględnić również inne obciążenia jako masy? Program umożliwia to dla obciążeń węzłowych, prętowych, liniowych i powierzchniowych. W tym celu podczas definiowania obciążenia należy wybrać typ Obciążenie masą. Dla takich obciążeń należy zdefiniować masę lub składowe masy w kierunkach X, Y i Z. W przypadku mas węzłowych można dodatkowo zdefiniować momenty bezwładności X, Y i Z w celu modelowania bardziej złożonych punktów mas.
Często zachodzi potrzeba pominięcia mas. Dzieje się tak zwłaszcza w przypadku, gdy wyniki analizy modalnej mają być wykorzystane do analizy sejsmicznej. W tym celu wymagane jest 90% efektywnej masy modalnej w każdym kierunku. Pozwala to na pominięcie masy we wszystkich utwierdzonych podporach węzłowych i liniowych. Program automatycznie dezaktywuje powiązane masy.
Obiekty, których masy mają zostać pominięte w analizie modalnej, można również wybrać ręcznie. Dla lepszego widoku pokazaliśmy to ostatnie na rysunku. W wyniku wyboru przez użytkownika obiektów masowych wraz z skojarzonymi z nimi składowymi masowymi można pominąć masy.
