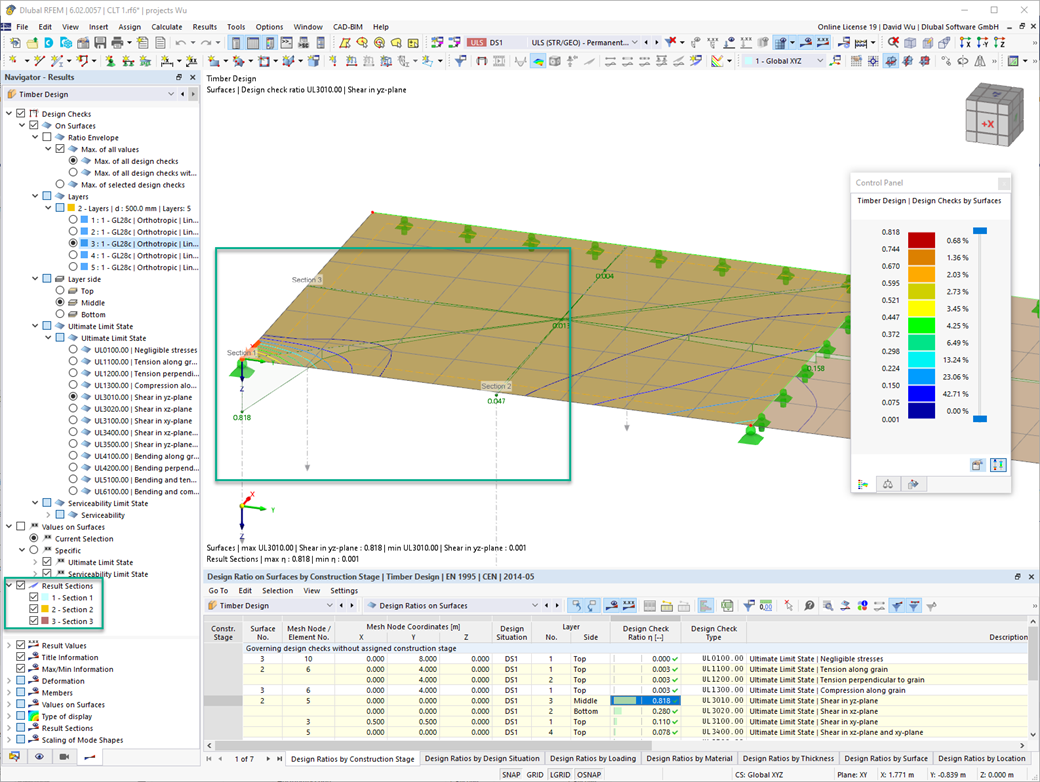

As secções resultantes podem ser avaliadas graficamente para o dimensionamento de superfícies de madeira. Isto pode ser feito no gráfico do RFEM e, por outro lado, na janela do histórico de resultados. As secções podem ser colocadas em qualquer ponto para os resultados do dimensionamento serem avaliados em detalhe.
Secções resultantes em superfícies no dimensionamento de madeira
