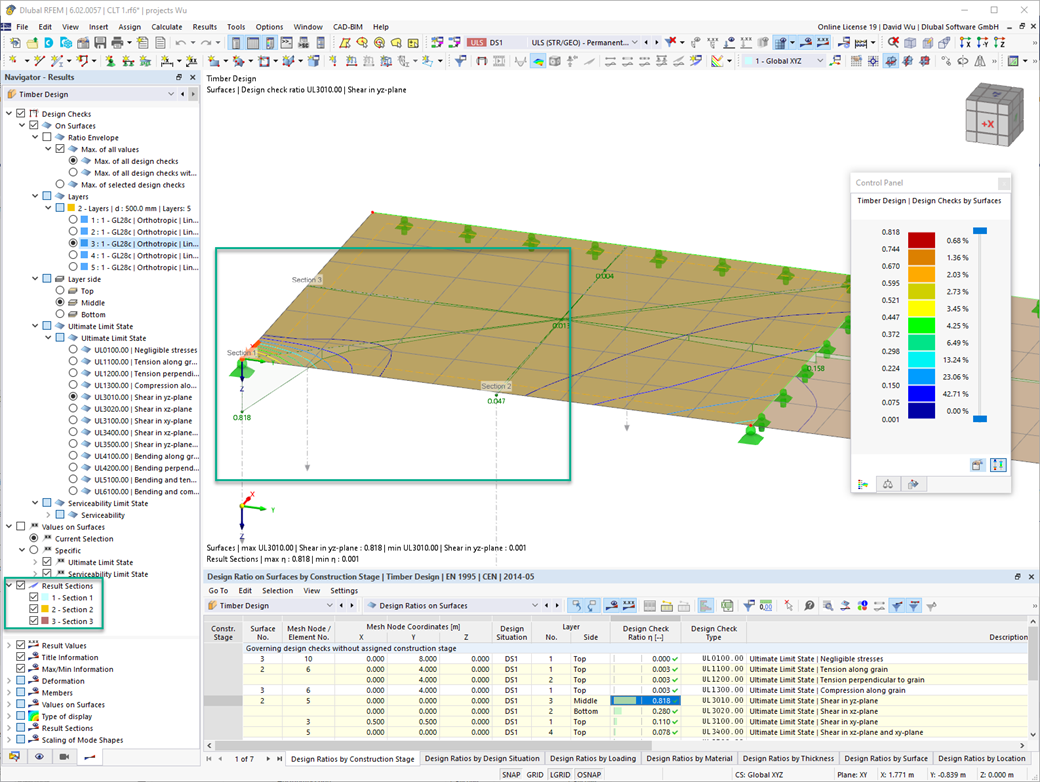

È possibile valutare graficamente le sezioni dei risultati per la verifica della superficie in legno. Questo può essere fatto nella finestra grafica di RFEM così come nella finestra della cronologia dei risultati. Le sezioni possono essere posizionate ovunque per valutare i risultati del progetto in dettaglio.
Sezioni dei risultati sulle superfici nella verifica della strutture in legno
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:04:05 min
Durata: 00:00:00 min
Durata: 00:02:37 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Una situazione standard nel caso di strutture con aste in legno è l'abilità di collegare aste più piccole con un'asta-trave principale più grande. Inoltre, le condizioni del fine asta possono includere una situazione simile in cui la trave poggia su un tipo di vincolo esterno. In entrambi gli scenari, la trave deve essere progettata per considerare la capacità portante perpendicolare alla fibratura secondo NDS 2018 Sez. 3.10.2 e CSA O86:19 Clausole 6.5.6 e 7.5.9. In un software di progettazione strutturale generale, in genere non è possibile eseguire questa verifica completa, poiché l'area di appoggio è sconosciuta. Tuttavia, nella nuova generazione di RFEM 6 e nell'add-on Verifica legno, la funzione aggiunta "Vincoli esterni di progetto" consente ora agli utenti di conformarsi alle verifiche NDS e CSA per la verifica perpendicolare alla fibratura.
La nuova generazione di software RFEM offre la possibilità di eseguire la verifica della stabilità di aste in legno rastremate in linea con il metodo dell'asta equivalente. Secondo questo metodo, la verifica può essere eseguita se sono soddisfatte le linee guida della DIN 1052, sezione E8.4.2 per le sezioni trasversali variabili. In varie pubblicazioni tecniche, questo metodo è adottato anche per l'Eurocodice 5. Questo articolo illustra come utilizzare il metodo dell'asta equivalente per una trave del tetto rastremata.
Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
Hai delle domande riguardo al programma? Nei vincoli esterni di progetto, è possibile definire bulloni completamente filettati come elementi di armatura a pressione trasversale per il progetto "Pressione perpendicolare alla fibratura". In questo caso, i bulloni sono sottoposti ad un'analisi di pushover e di instabilità.
Inoltre, la resistenza a taglio di progetto è verificata nel piano della punta del bullone. È possibile considerare l'angolo di distribuzione del carico linearmente inferiore a 45 ° o non lineare (secondo Bejtka I., Armatura di componenti in legno con viti completamente filettate, Università di Karlsruhe (TH), 2005).
In RFEM ed RSTAB, è possibile la verifica di aste con il tipo di materiale "Legno microlamellare". Sono disponibili i seguenti produttori:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
Nella configurazione ultima, è possibile considerare i coefficienti di resistenza per aumentare le resistenze. I coefficienti che riducono le resistenze vengono automaticamente presi in considerazione. Provalo!
Vai al video esplicativo
È possibile valutare graficamente le sezioni dei risultati per la verifica della superficie in legno. Questo può essere fatto nella finestra grafica di RFEM così come nella finestra della cronologia dei risultati. Le sezioni possono essere posizionate ovunque per valutare i risultati del progetto in dettaglio.
