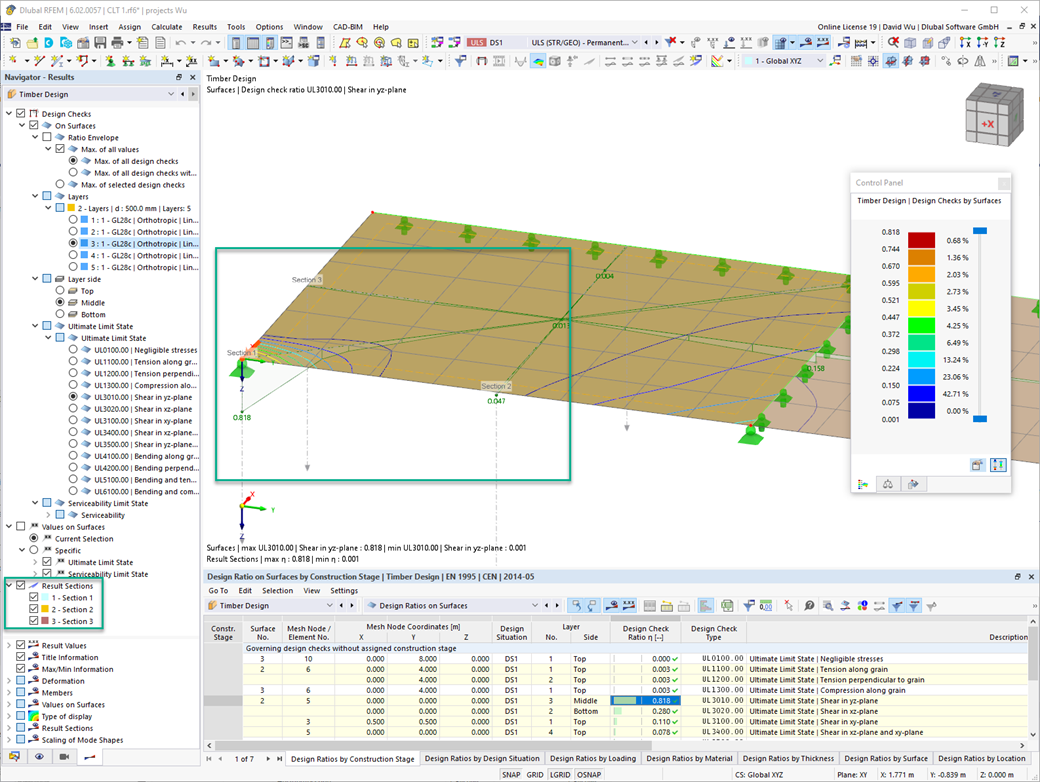

Při posouzení dřevěných ploch můžete nyní graficky vyhodnotit výsledkové řezy. Jednak v grafickém okně programu RFEM a jednak v dialogu Průběhů výsledků. Řezy lze umístit kamkoli, aby bylo možné podrobně vyhodnotit výsledky posouzení.
Výsledkové řezy na plochách při posouzení dřevěných konstrukcí
