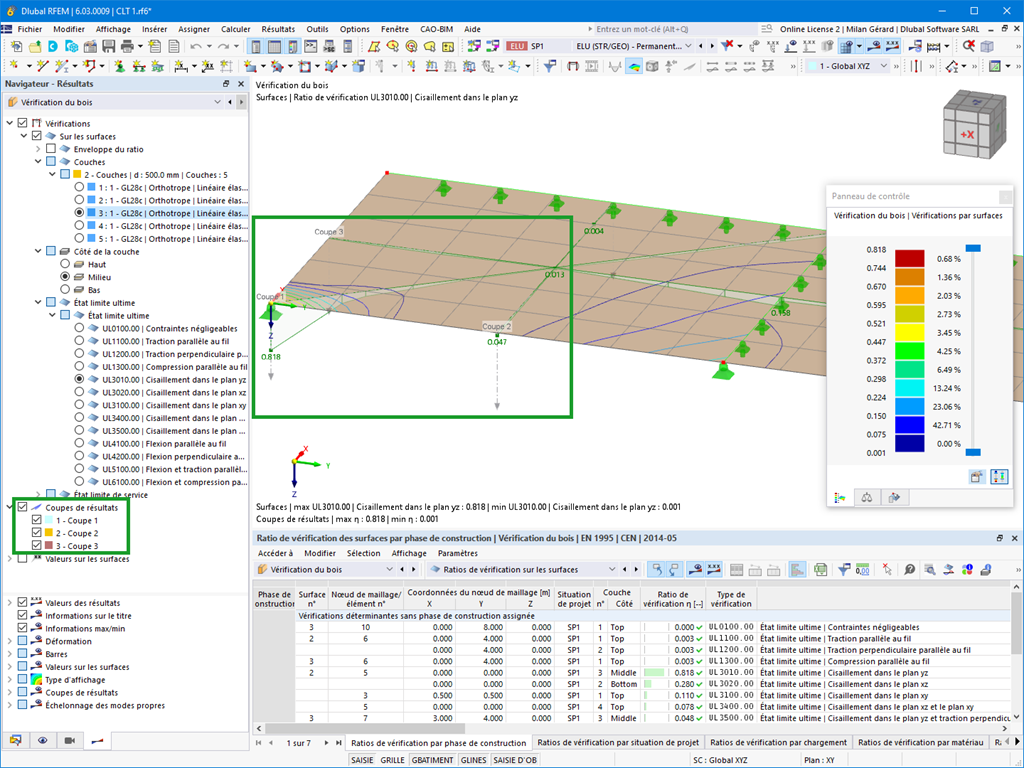

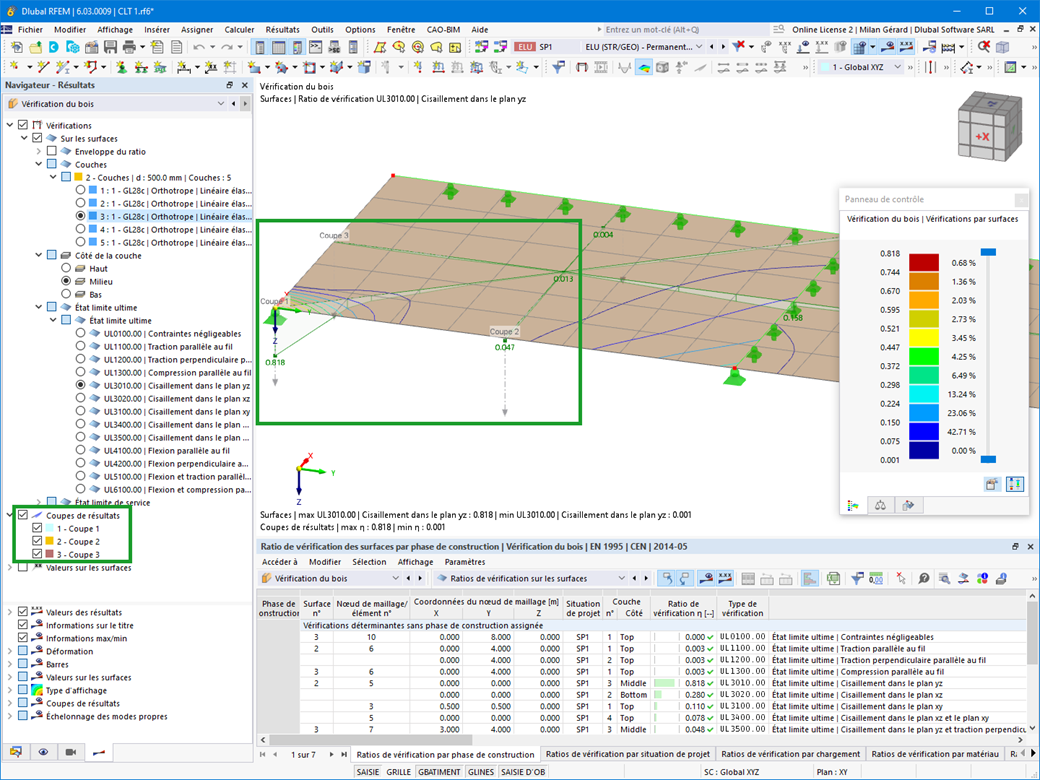

Vous pouvez évaluer graphiquement les coupes de résultats pour la vérification des surfaces en bois. Cela peut être fait graphiquement dans RFEM ou dans la fenêtre de l'historique des résultats. Les coupes peuvent être placées n'importe où afin d'évaluer les résultats de la vérification en détail.
Coupes de résultats sur les surfaces dans la vérification du bois
