Pergunta:

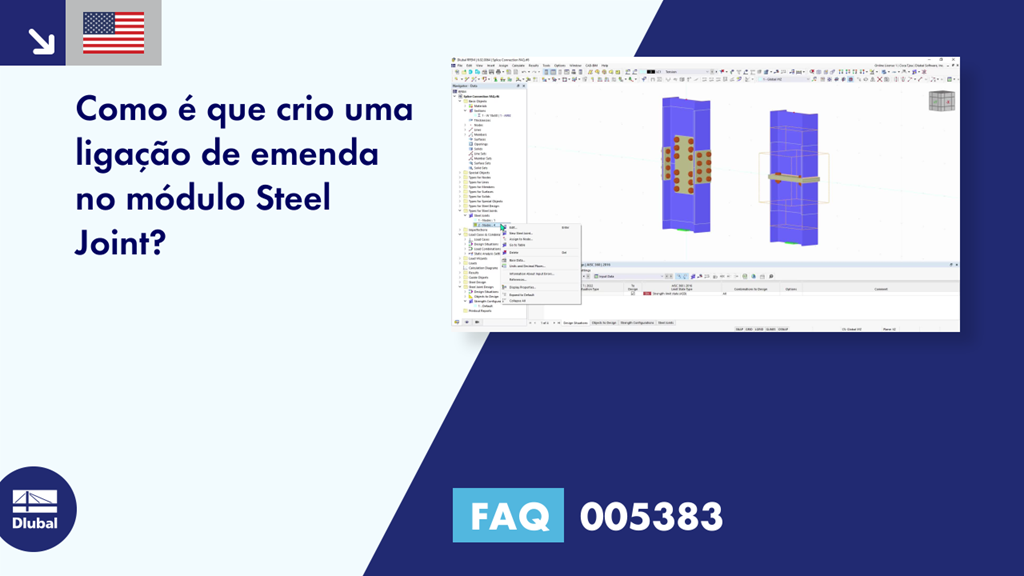

Como é que crio uma ligação com cobre-junta no módulo Ligações de aço?
Resposta:
Uma ligação com cobre-junta por meio de chapas de extremidade pode ser facilmente criada utilizando o modelo "Ligação de chapa de extremidade" da biblioteca de componentes (Figura 01).
Para uma ligação cobre-junta sem chapas de extremidade, a configuração pode ser criada manualmente através da inserção de componentes individuais (Figura 02).
A configuração inclui os seguintes componentes. Cada componente pode ser facilmente eliminado ou copiado através de um clique com o botão direito sobre o componente correspondente.
- Plates (2 outer flange plates, 4 inner flange plates, 2 web plates)
- Fasteners (4 sets to connect 4 inner flange plates, 1 set to connect web plate)
- Auxiliary Plane (2 planes)
- Member Cut (2 cuts) with the type of cut ‘By auxiliary plane’)
É necessário que seja criado um pequeno intervalo utilizando o "Corte de barra" e o "Plano auxiliar". O intervalo divide-se entre as duas barras (ou seja, o intervalo de 1/16" é aplicado como deslocamento de 1/32" em cada barra).
Em alternativa, pode-se descarregar e guardar um modelo de exemplo "AISC Splice Connection" como modelo definido pelo utilizador (Figura 03).
