Frage:

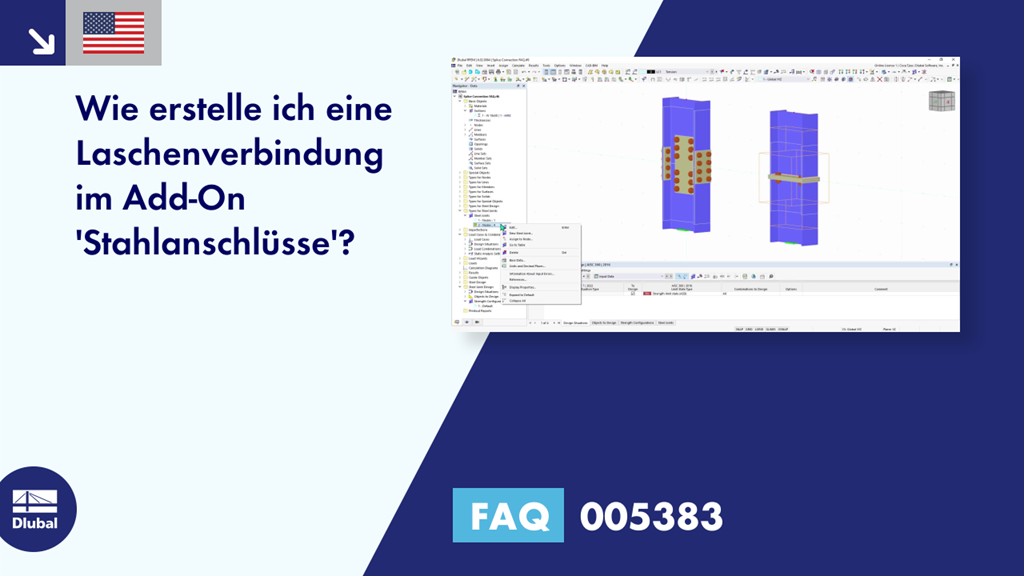

Wie erstelle ich eine Laschenverbindung im Add-On 'Stahlanschlüsse'?
Antwort:
Eine Laschenverbindung mittels Stirnplatten lässt sich ganz einfach mit der Vorlage „Stirnplattenstoß“ aus der Komponentenbibliothek erzeugen (Bild 1).
► Bild | Vorlagen für Stahlanschlüsse https://www.dlubal.com/en/img/040985
Bei einem Laschenanschluss ohne Stirnplatten kann die Konfiguration manuell durch Hinzufügen von Einzelkomponenten erstellt werden (Bild 2).
► Bild | Einzelne Komponenten hinzufügen https://www.dlubal.com/en/img/040986
Die Konfiguration umfasst die folgenden Komponenten. Jede Komponente kann einfach mit einem Rechtsklick auf die Komponente gelöscht oder kopiert werden.
- Platten (2 Flanschbleche außen, 4 Flanschbleche innen, 2 Stegbleche)
- Verbindungsmittel (4 Sätze zur Verbindung von 4 inneren Flanschblechen, 1 Satz zur Verbindung eines Stegblechs)
- Hilfsebene (2 Ebenen)
- Stabschnitt (2 Schnitte mit Schnitttyp 'Nach Hilfsebene')
Voraussetzung ist, dass mittels „Stabschnitt“ und „Hilfsebene“ ein kleiner Spalt erzeugt wird. Der Spalt wird zwischen den beiden Stäben aufgeteilt (d.h. 1/16" Spalt wird als 1/32" Verschiebung auf jeden Stab angewendet).
Alternativ kann ein Beispielmodell „AISC Splice Connection“ heruntergeladen und als benutzerdefinierte Vorlage gespeichert werden (Bild 3).
► Bild | Benutzerdefinierte Vorlage speichern und aufrufen https://www.dlubal.com/en/img/040987
