Resposta:

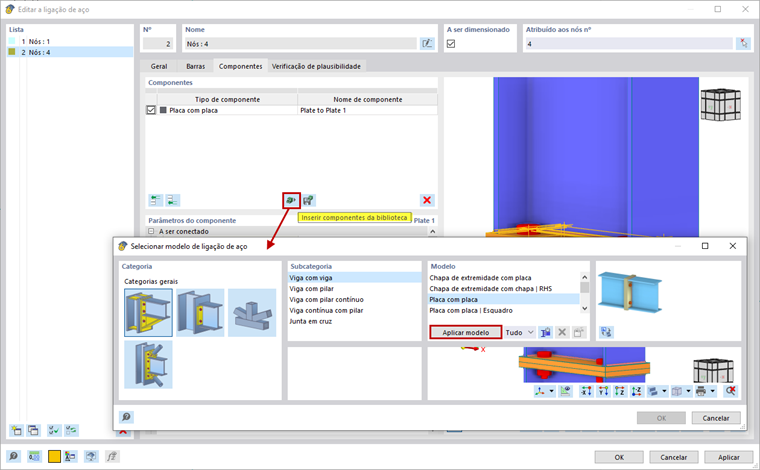

Uma ligação com cobre-junta por meio de chapas de extremidade pode ser facilmente criada utilizando o modelo "Ligação de chapa de extremidade" da biblioteca de componentes (Figura 01).

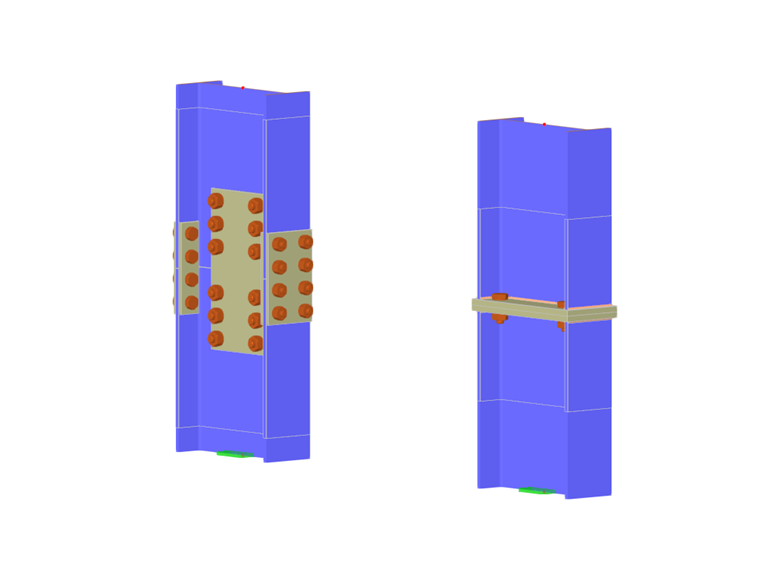

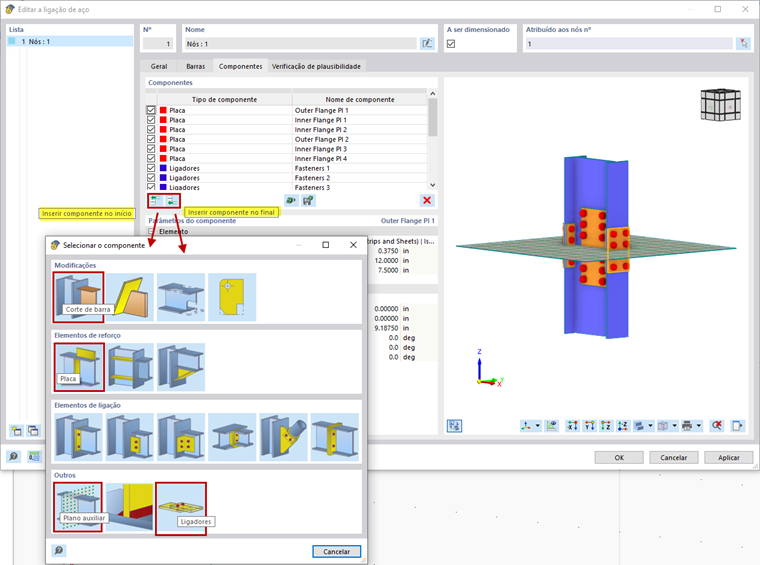

Para uma ligação cobre-junta sem chapas de extremidade, a configuração pode ser criada manualmente através da inserção de componentes individuais (Figura 02).
A configuração inclui os seguintes componentes. Cada componente pode ser facilmente eliminado ou copiado através de um clique com o botão direito sobre o componente correspondente.
- Chapa (2 chapas de banzo exteriores, 4 chapas de banzo interiores, 2 chapas de alma)
- Ligadores (4 conjuntos para ligação das 4 chapas de banzo interiores, 1 conjunto para ligação da chapa de alma)
- Plano auxiliar (2 planos)
- Corte de barra (2 cortes com o tipo de corte "Por plano auxiliar")
É necessário que seja criado um pequeno intervalo utilizando o "Corte de barra" e o "Plano auxiliar". O intervalo divide-se entre as duas barras (ou seja, o intervalo de 1/16" é aplicado como deslocamento de 1/32" em cada barra).

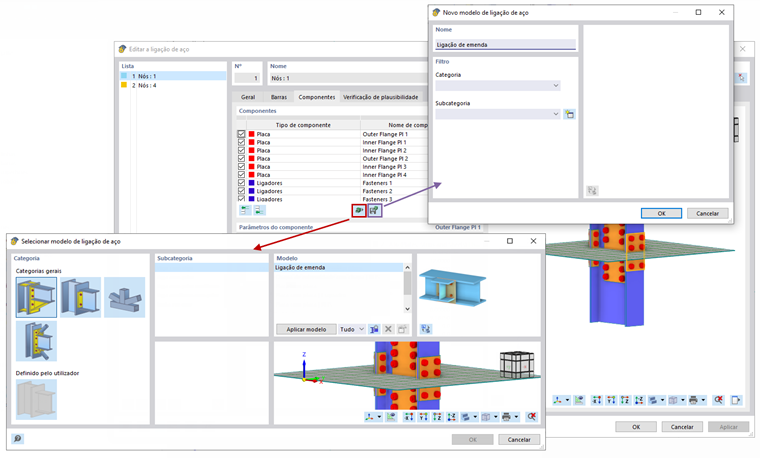

Em alternativa, pode-se descarregar e guardar um modelo de exemplo "AISC Splice Connection" como modelo definido pelo utilizador (Figura 03).
