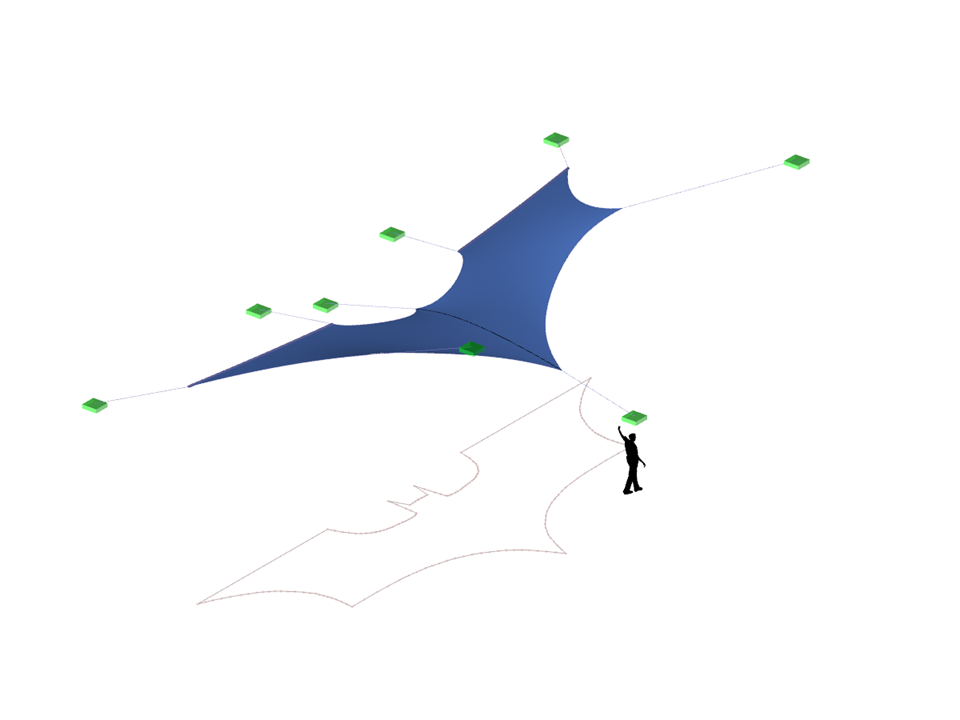

膜屋面
节点数目: | 16 |
线的数目 | 17 |
杆件数目: | 16 |
面的数目: | 2 |
荷载工况数目 | 3 |
总重量 | 0,140 t |
翘曲区域尺寸 | 20.764 x 11.300 x 5.500 m |
软件版本 | 5.22.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
RFEM 和 RSTAB 的计算设计范围能够覆盖整个建筑行业大部分的杆件设计和 FEM 设计。 在两种软件中都能找到设计索结构的解决方案。 下面介绍一些建模和设计的辅助工具。
Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

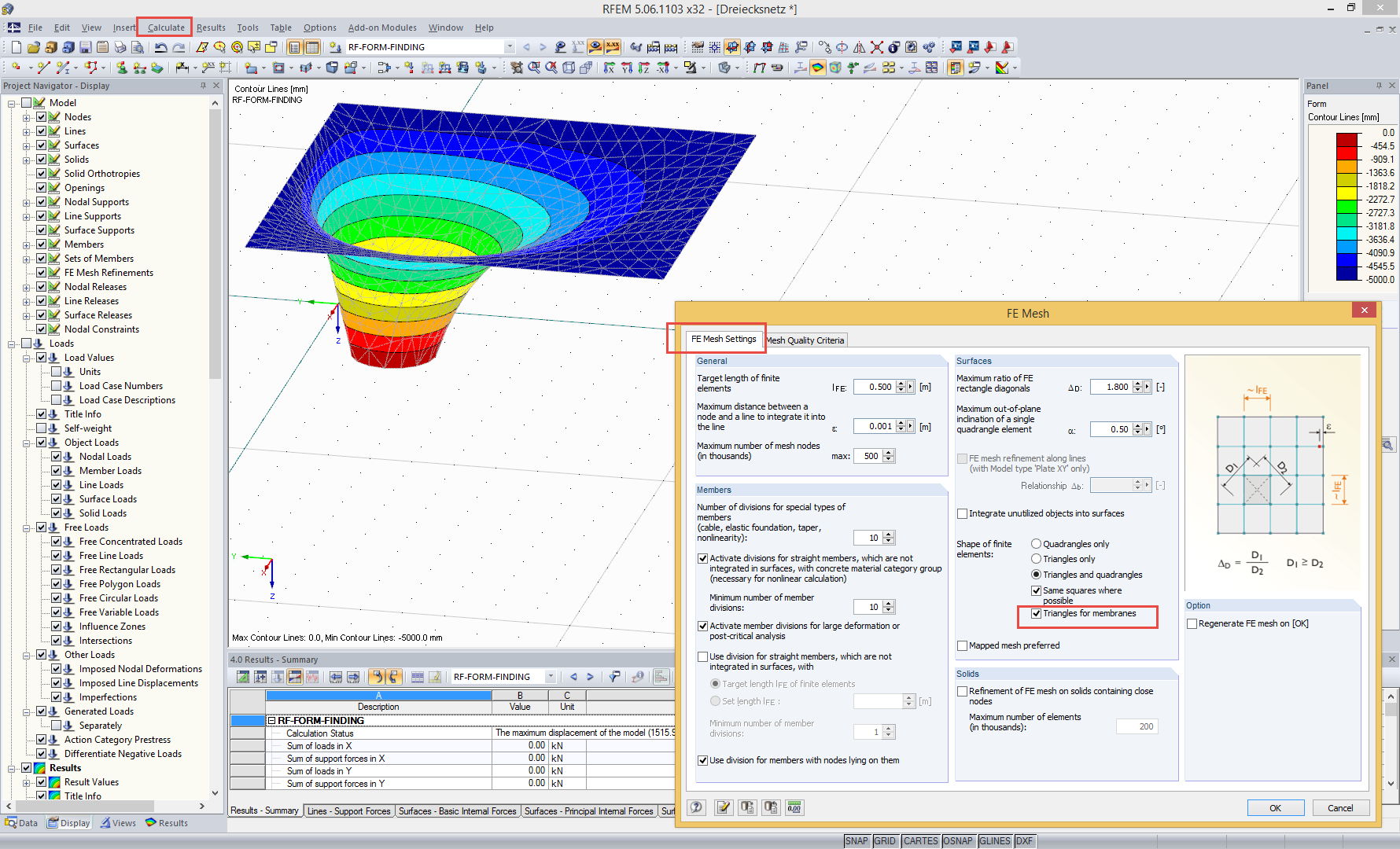

Der Formfindungsprozess mit RF-FORMFINDUNG verschiebt die Eckknoten der FE-Elemente von einer Membranfläche im Raum bis die definierte Oberflächenspannung im Gleichgewicht mit den Randreaktionen steht. Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.

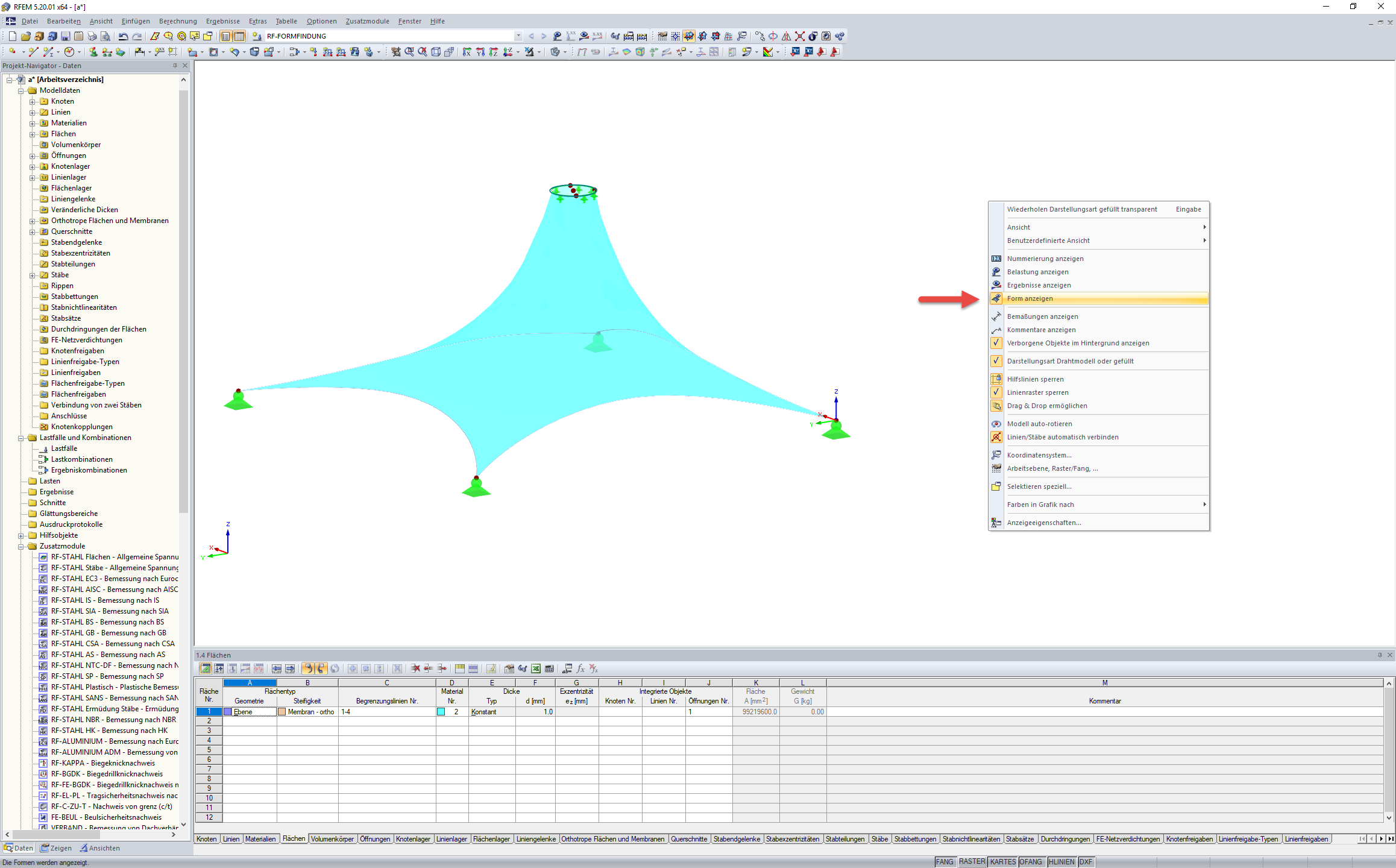

在项目导航器 - 显示中激活'找形表格上的拓扑'选项,可以根据找形几何形状优化模型显示。 例如荷载是相对于变形系统显示的,
与附加模块 RF-FORM-FINDING (RFEM 5) 相比,在 RFEM 6 中\}添加了以下新功能:
- 在一个荷载工况中指定所有找形荷载边界条件
- 将找形结果存储为初始状态,用于进一步的模型分析
- 通过组合向导将找形分析得出的初始状态自动分配给一个设计状况的所有荷载情况
- 杆件的额外找形几何边界条件(无应力长度、最大竖向垂度、低点竖向垂度)
- 杆件的附加找形荷载边界条件(杆件中的最大力、杆件中的最小力、拉力水平分量、i 端拉力、j 端拉力、i 端最小拉力、j 端最小拉力)
- 材料库中包括材料类型“织物”和“薄膜”
- 在一个模型中平行进行结构找形分析
- 与施工阶段分析 (CSA) 模块结合连续建立找形状态的模拟
