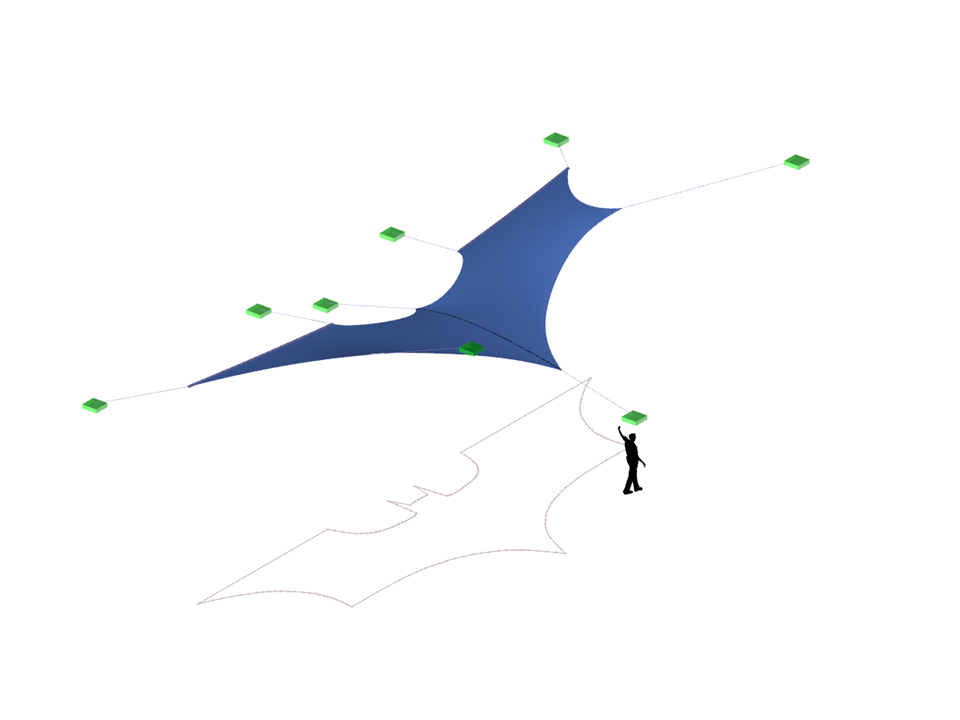

Membránová střecha s lany
| Počet uzlů | 16 |
| Počet linií | 17 |
| Počet prutů | 16 |
| Počet ploch | 2 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 0,140 t |
| Rozměry | 20,764 x 11,300 x 5,500 m |
| Verze programu | 5.22.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Základní tvary membránových konstrukcí [1]](/cs/webimage/009595/2419501/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
Pokud je v navigátoru projektu Zobrazit aktivována možnost 'Topologie na formuláři form-finding', optimalizuje se zobrazení modelu na základě geometrie form-findingu. V takovém případě se například zatížení zobrazí ve vztahu k přetvořené konstrukci.
Aktivace možnosti 'Zobrazit form-finding' v místní nabídce vede k automatickému předběžnému form-findingu podle uložených vlastností form-findingu, pokud změníte strukturu membránových ploch. Tento interaktivní grafický režim je založen na metodě hustoty síly.
Více informací k FAQ
Typem zatížení Kumulace vody můžete zohlednit účinky deště na vícenásobně zakřivené plochy se zohledněním posunů analýzou velkých deformací.
Při této numerické aplikaci deště se analyzuje příslušná geometrie plochy a stanoví se, jaká část deště stéká a jaká se kumuluje v loužích neboli vodních kapsách na ploše. Z velikosti louže pak vyplývá odpovídající svislé zatížení pro statickou analýzu.
Tuto funkci lze použít například na analýzu přibližně vodorovných geometrií membránových střech zatížených deštěm.
K názornému videu
Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:
- Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
- Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
- Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
- Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
- Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
- Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
- Paralelní form-findingy v jednom modelu
- Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)
