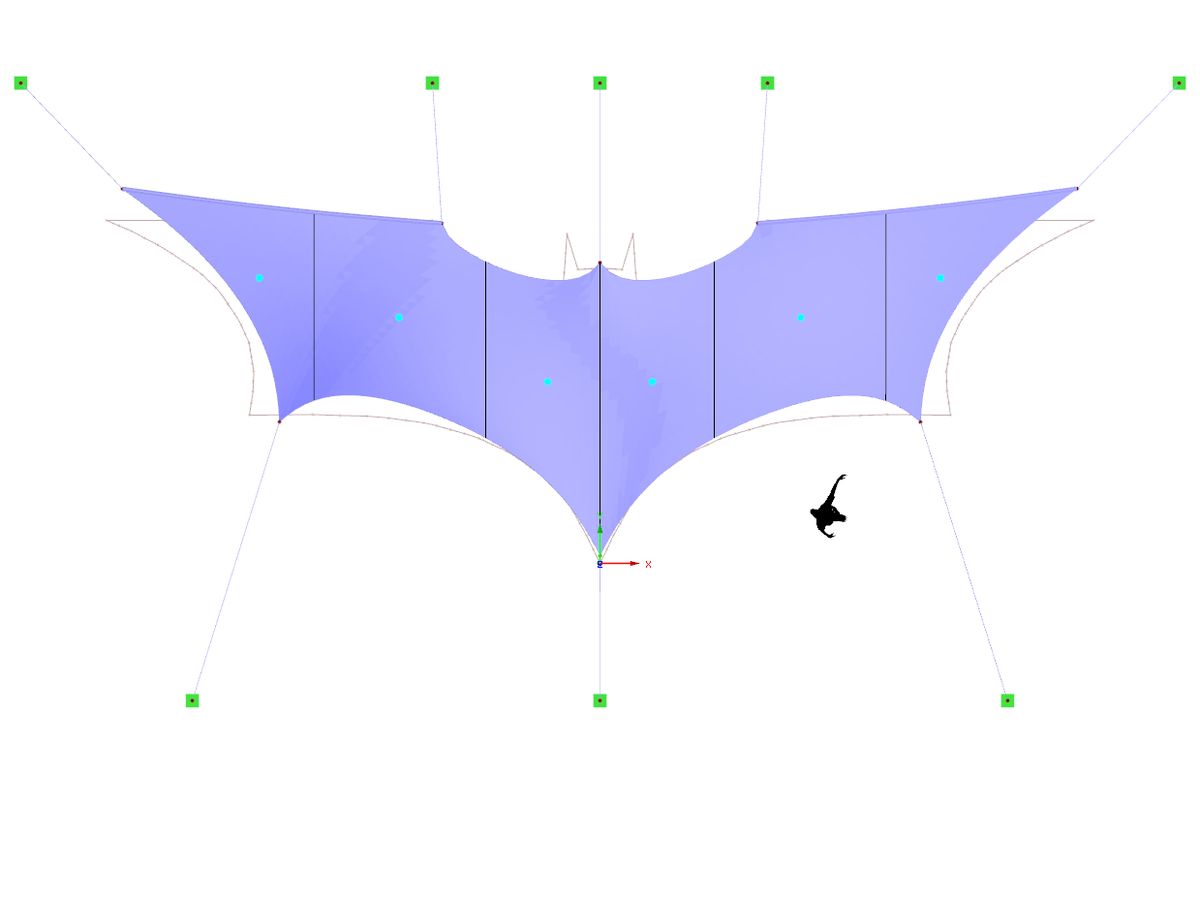

Toiture à membrane tendue avec câbles
Nombre de nœuds | 16 |
Nombre de lignes | 17 |
Nombre de barres | 16 |
Nombre de surfaces | 2 |
Nombre de cas de charge | 3 |
Poids total | 0,140 t |
Cotation fonctionnelle | 20,764 x 11,300 x 5,500 m |
Version du logiciel | 5.22.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Lorsque l'option {$>topologie de la forme obtenue par recherche de forme' est activée dans le navigateur de projet - Afficher, l'affichage du modèle est optimisé selon la géométrie de la recherche de forme. Les charges sont par exemple affichées par rapport au système déformé.
Une fois {$>Afficher la recherche de forme' dans le menu contextuel, cette recherche est effectuée automatiquement à partir des propriétés de recherche de forme enregistrées lorsqu'une surface de membrane est modifiée. Ce mode graphique interactif est basé sur la méthode de la densité de force.
Plus d'informations FAQLe type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
Accéder à la vidéo explicativePar rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
- Spécification de toutes les conditions aux limites de recherche de forme dans un cas de charge
- Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
- Assignation automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de projet
- Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point inférieur)
- Conditions aux limites de charge supplémentaires pour les barres (force maximale dans la barre, force minimale dans la barre, composante horizontale en traction, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j).
- Type de matériau « Textile » et « Feuille » dans la bibliothèque de matériaux
- Recherches de formes parallèles dans un modèle
- Simulation d'états de recherche de forme séquentiels avec le module complémentaire Analyse des phases de construction (CSA)
