Na cidade de Schwendi, no sul da Alemanha, encontra-se uma das mais modernas centrais de produção de energia a partir de recursos renováveis.
O design é da autoria do arquiteto Matteo Thun de Milão, que criou uma estrutura com uma arquitetura sofisticada em betão armado, aço e madeira.
Planeamento de estruturas em aço e madeira
Ingenieurbüro Georg Guter, Stetten, Alemanha
www.ib-guter.de

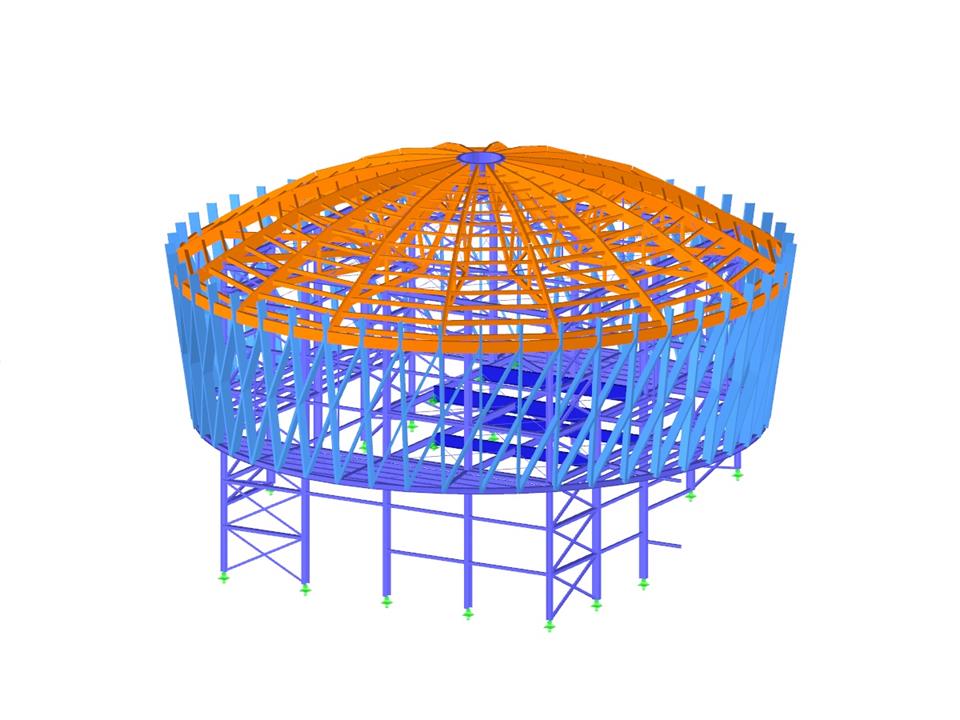

Modelo estrutural no RSTAB (© Georg Guter)
Edifício de central elétrica
| Número de nós | 1083 |
| Número de linhas | 2020 |
| Número de barras | 2020 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 32 |
| Número de combinações de cargas | 100 |
| Número de combinações de resultados | 5 |
| Peso total | 255,134 t |
| Dimensões | 35,734 x 23,175 x 35,734 m |
