Depuis juillet 2008, l'une des centrales électriques à énergie renouvelable les plus modernes au monde est installée à Schwendi, dans le sud de l'Allemagne.
Cette structure à l'architecture ultra-moderne composée de béton armé, d'acier et de bois a été conçue par l'architecte milanais Matteo Thun.
Calcul des structures en acier et en bois
Bureau d'études Georg Guter, Stetten
www.ib-guter.de

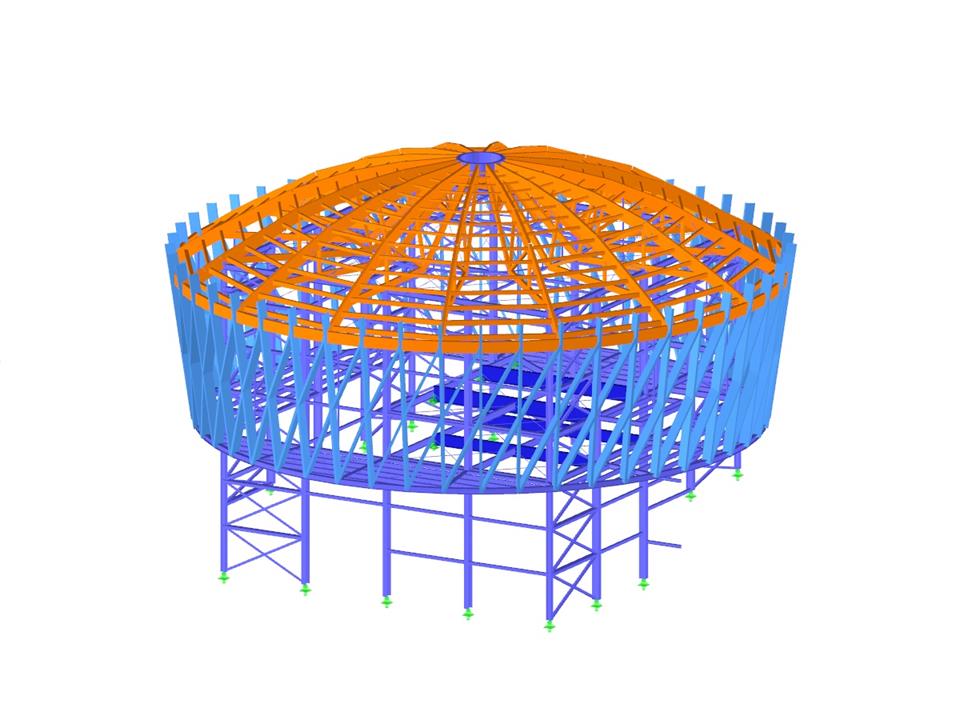

Modèle dans RSTAB (© Georg Guter)
Bâtiment de la centrale électrique
| Nombre de nœuds | 1083 |
| Nombre de lignes | 2020 |
| Nombre de barres | 2020 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 32 |
| Nombre de combinaisons de charges | 100 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 255,134 t |
| Cotation fonctionnelle | 35,734 x 23,175 x 35,734 m |
