Una de las centrales más modernas para la producción de energía basada en recursos naturales puede encontrarse en Schwendi, Alemania.
Según un diseño del arquitecto milanés Matteo Thun, se creó un edificio arquitectónicamente sofisticado compuesto de hormigón armado, acero y madera.
Diseño de las estructuras de acero y madera.
Ingenieurbüro Georg Guter, Stetten, Alemania
www.ib-guter.de

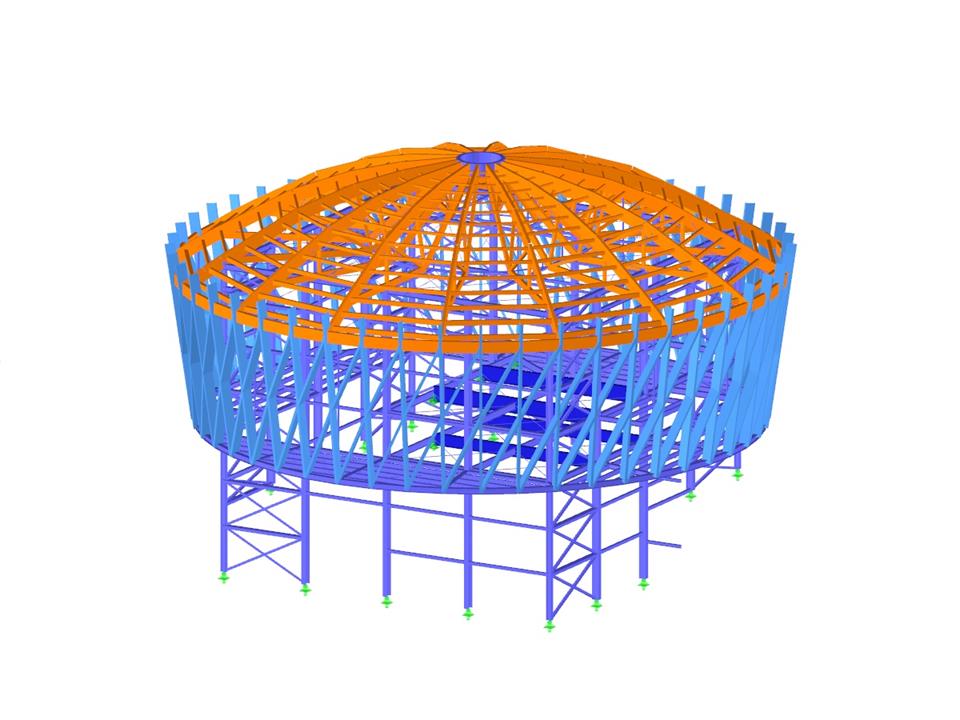

Modelo de análisis en RSTAB (© Georg Guter)
Edificio de la planta de energía
| Número de nudos | 1083 |
| Número de líneas | 2020 |
| Número de barras | 2020 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 32 |
| Número de combinaciones de carga | 100 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 255,134 t |
| Dimensiones | 35,734 x 23,175 x 35,734 m |
