Im schwäbischen Schwendi steht eine der modernsten Kraftwerke zur Erzeugung von Energie aus nachwachsenden Rohstoffen.
Nach einem Entwurf des Mailander Architekten Matteo Thun entstand ein architektonisch anspruchsvolles Bauwerk aus Stahlbeton, Stahl und Holz.
Tragwerksplanung für Stahl- und Holzkonstruktion
Ingenieurbüro Georg Guter, Stetten
www.ib-guter.de

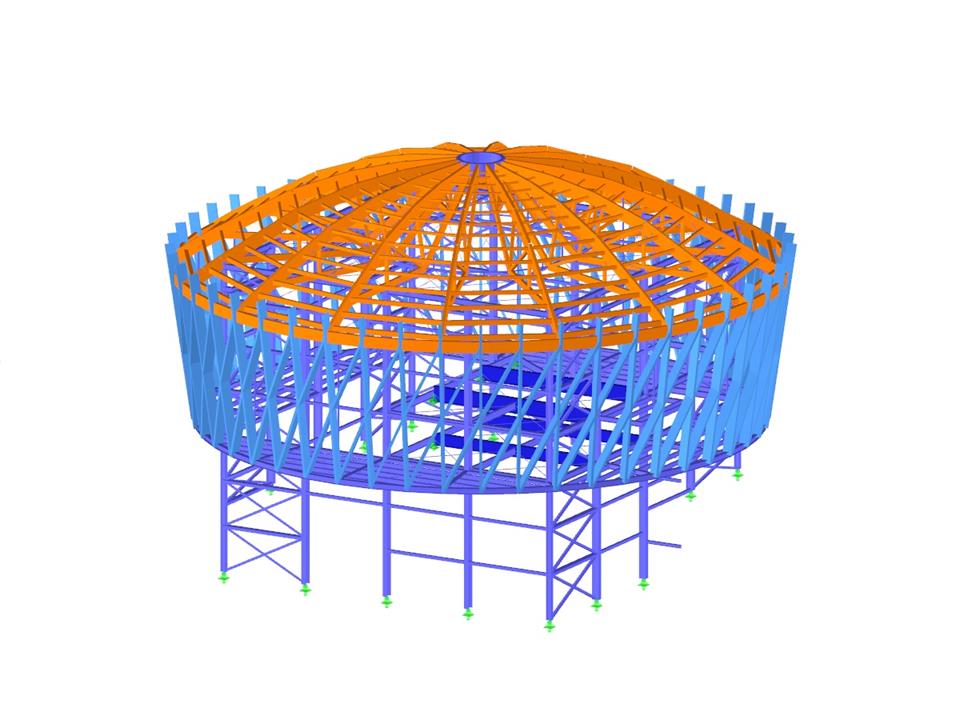

Statisches Modell in RSTAB (© Georg Guter)
Kraftwerksgebäude
| Anzahl Knoten | 1083 |
| Anzahl Linien | 2020 |
| Anzahl Stäbe | 2020 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 32 |
| Anzahl Lastkombinationen | 100 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 255,134 t |
| Abmessungen | 35,734 x 23,175 x 35,734 m |
