O edifício de entrada do parque de dinossauros de Kleinwelka, na Alemanha, com uma altura total de 22 m tem uma forma inspirada na mitose. A mitose é o processo de divisão de células que está na origem da vida. A estrutura biónica é constituída por um total de 1389 barras tubulares em aço, que estão unidas por 269 nós.
Foram utilizadas 84 toneladas de aço. A cobertura translúcida com uma superfície total de cerca de 2300 m² foi realizada com 463 almofadas em ETFE.
Além da zona de receção, o interior inclui uma loja de lembranças, instalações sanitárias, áreas de aventura e uma galeria. Além disso, os visitantes são recebidos por um espinossauro gigante.
A Stahlbau Hahner GmbH de Petersberg e a rimpf Architektur de Hamburgo receberam um prémio pela construção nos prémios "Deutscher Verzinkerpreis 2017" (3.º lugar em arquitetura). Os engenheiros da zapf & co. de Strausberg foram responsáveis pelo cálculo estrutural da construção em aço assim como pelas das almofadas de folhas. Para o dimensionamento do sistema espacial utilizaram o programa RSTAB, para as almofadas o Easy.
O projeto "Mitoseum" foi realizado de forma espetacular e ao mesmo tempo recorrendo a uma construção amiga do ambiente leve de aço e membranas.
Planeamento estrutural:
zapf & co. - Structural Engineering GmbH, Strausberg
www.zapf-co.de

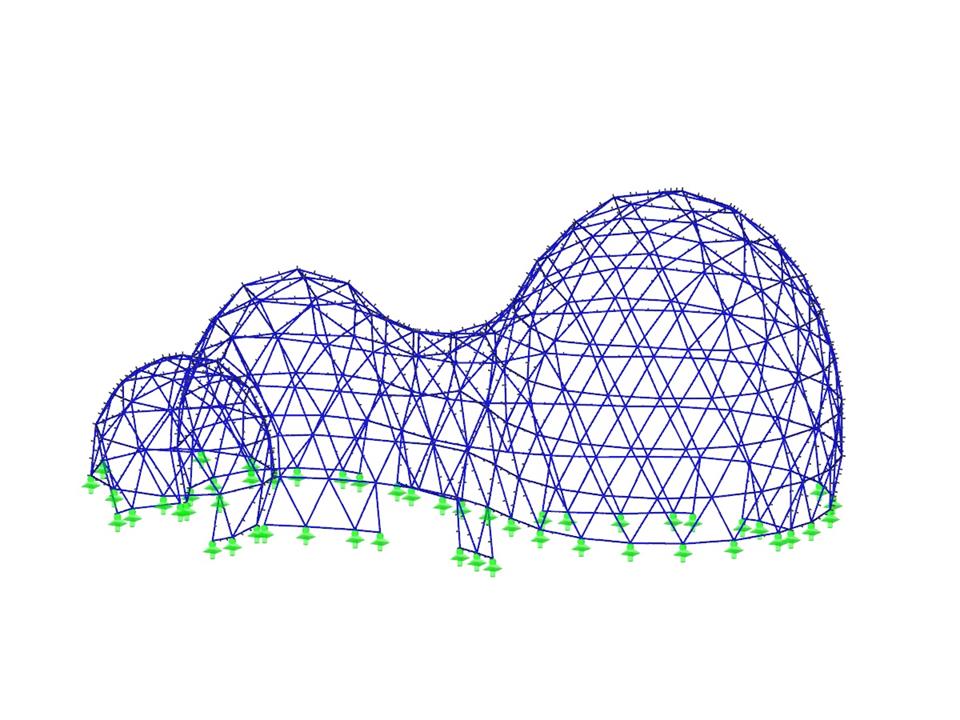

Estrutura de aço biónica
| Número de nós | 3452 |
| Número de linhas | 3920 |
| Número de barras | 3920 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 50 |
| Número de combinações de cargas | 95 |
| Número de combinações de resultados | 0 |
| Peso total | 35,643 t |
| Dimensões | 45,245 x 22,757 x 25,330 m |
