La structure à l'entrée du parc des dinosaures de Kleinwelka, près de Bautzen, en Allemagne, présente une hauteur de 22 m et une forme inspirée par le processus de la mitose, La mitose est un type de division de cellule et l'origine de la vie. La structure bionique en acier est composée de 1 389 barres tubulaires en acier, chacune étant connectée en 269 nœuds.
Environ 85 tonnes d'acier ont été utilisées pour ce projet. Cette toiture transparente d'une surface totale d'environ 2 300 m² a été réalisée à l'aide de 400 coussins en ETFE.
En plus de la zone d'entrée, une boutique de choix, des toilettes, un espace d'apprentissage et une galerie sont disponibles dans le bâtiment. Les visiteurs remarquent également un rotationnel cosseux à l'entrée principale.
Stahlbau Hahner GmbH de Petersberg et rimpf Architektur de Hambourg ont été décernés pour leur construction au « Deutscher Verzinkerpreis 2017 » (3e prix d'architecture). Les ingénieurs du bureau d'études zapf & co. de Strausberg, en Allemagne, était responsable du calcul de la structure en acier et des coussins ETFE. La structure 3D a été calculée dans RSTAB et les coussins dans Easy.
Le « Mitoseum » est une construction en acier légère et à membrane spectaculaire et à la fois écologique.
Calcul de structure :
zapf & co. - Structural Engineering GmbH, Strausberg
www.zapf-co.com

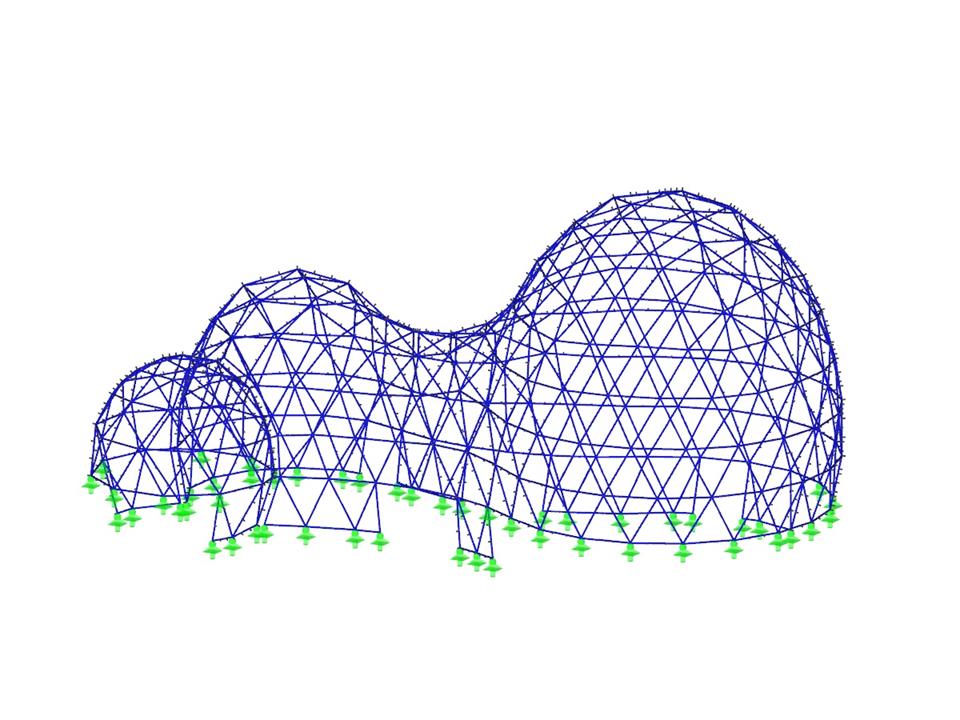

Structure « bionique » en acier
| Nombre de nœuds | 3452 |
| Nombre de lignes | 3920 |
| Nombre de barres | 3920 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 50 |
| Nombre de combinaisons de charges | 95 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 35,643 t |
| Cotation fonctionnelle | 45,245 x 22,757 x 25,330 m |
