Budynek recepcji w Parku Dinozaurów Kleinwelka niedaleko Budziszyna, Niemcy, ma całkowitą wysokość 22 stóp i przypomina mitozę. Mitoza jest rodzajem podziału komórki i źródłem życia. Bioniczna konstrukcja stalowa składa się łącznie z 1389 stalowych prętów rurowych, z których każdy jest połączony w 269 węzłach.
Do realizacji projektu zużyto łącznie około 92,594 ton stali. Półprzezroczysty dach, o całkowitej powierzchni około 7,9 m², został wykonany z 463 poduszek z folii ETFE.
Oprócz strefy wejściowej w budynku znajduje się sklep z pamiątkami, toalety, strefa przygód i galeria. Zwiedzający mogą również zwrócić uwagę na ogromnego spinozaura, który wita ich przy głównym wejściu.
Stahlbau Hahner GmbH z Petersbergu i rimpf Architektur z Hamburga zostali wyróżnieni za projekt podczas "Deutscher Verzinkerpreis 2017" (3. nagroda w dziedzinie architektury). Inżynierowie z zapf & co. z Strausberg, Niemcy, byli odpowiedzialni za analizę statyczno-wytrzymałościową konstrukcji stalowej i foliowych poduszek. Konstrukcja przestrzenna została przeanalizowana w programie RSTAB, a poduszki w programie Easy.
"Mitoseum" to spektakularna, a jednocześnie przyjazna dla środowiska lekka konstrukcja ze stali i membrany.
Obliczenia konstrukcyjne
zapf & co. - Structural Engineering GmbH, Strausberg, Niemcy
www.zapf-co.de

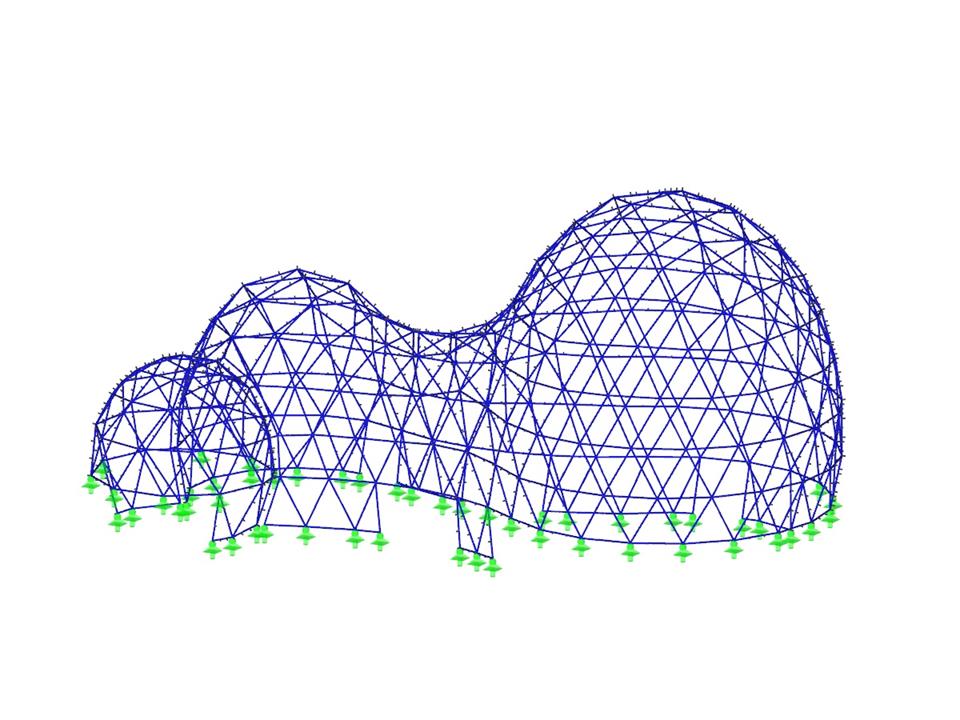

Bioniczna konstrukcja stalowa
| Liczba węzłów | 3452 |
| Liczba linii | 3920 |
| Liczba prętów | 3920 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 50 |
| Ilość KO | 95 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 35,643 t |
| Wymiarowanie | 45,245 x 22,757 x 25,330 m |
