L'edificio della reception nel Parco dei dinosauri Kleinwelka vicino a Bautzen, in Germania, ha un'altezza totale di 22 m e ricorda la mitosi. La mitosi è un tipo di divisione cellulare e l'origine della vita. La struttura in acciaio bionico è costituita da un totale di 1.389 aste tubolari in acciaio, ciascuna collegata in 269 nodi.
Per il progetto sono state utilizzate un totale di ~ 92.594 tonnellate di acciaio. La copertura traslucida, con una superficie totale di circa 2200 m², è stata realizzata utilizzando 463 cuscini in ETFE.
Oltre all'area d'ingresso, nell'edificio sono disponibili un negozio di souvenir, servizi igienici, un'area avventura e una galleria. I visitatori noteranno anche un colossale Spinosaurus che li accoglie all'ingresso principale.
La Stahlbau Hahner GmbH di Petersberg e rimpf Architektur di Amburgo sono stati premiati per la costruzione al "Deutscher Verzinkerpreis 2017" (3° premio in architettura). Gli ingegneri di zapf & co. di Strausberg, in Germania, sono stati responsabili dell'analisi strutturale della struttura in acciaio e dei cuscini in lamina. La struttura spaziale è stata analizzata in RSTAB e i cuscini in Easy.
Il "Mitoseum" è una costruzione in acciaio leggera e a membrana spettacolare ed allo stesso tempo ecologica.
Analisi strutturale:
zapf & co. - Structural Engineering GmbH, Strausberg, Germania
www.zapf-co.de

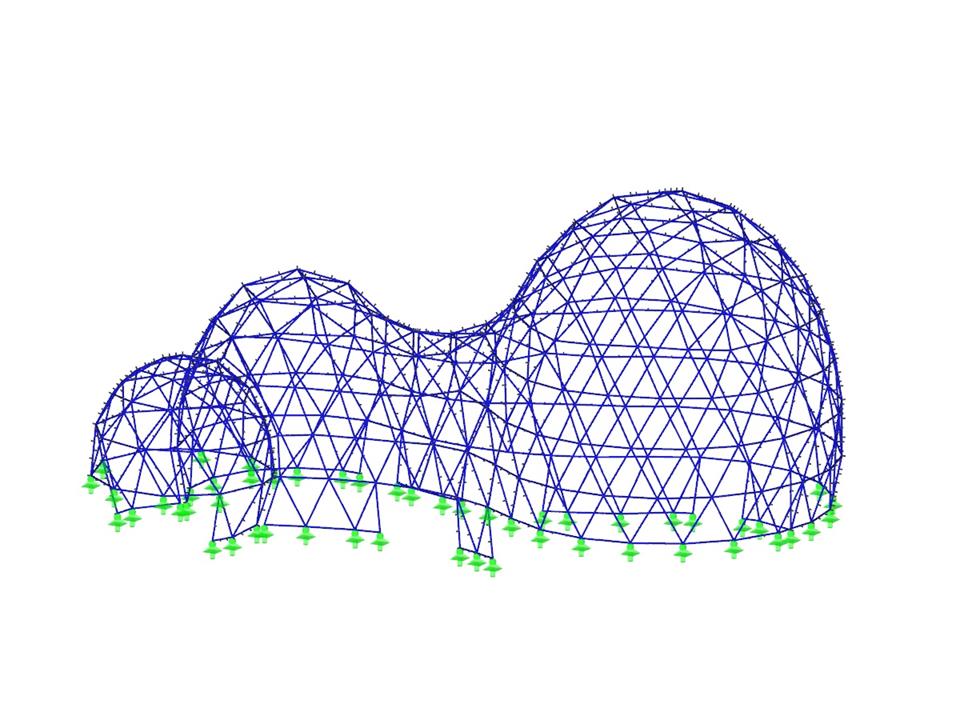

Struttura di acciaio bionica
| Numero di nodi | 3452 |
| Numero di linee | 3920 |
| Numero di aste | 3920 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 50 |
| Nr. di combinazioni di carico | 95 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 35,643 t |
| Dimensioni | 45,245 x 22,757 x 25,330 m |
