Edifício de entrada "Mitoseum" no parque de dinossauros Kleinwelka, Alemanha
Projeto de cliente da Dlubal
-
01

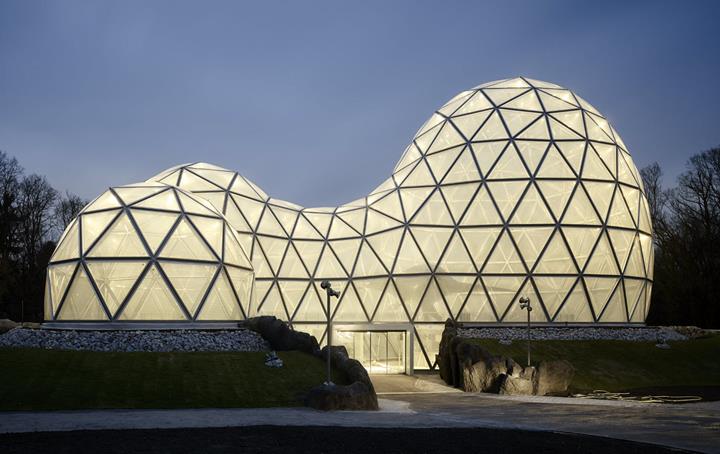

Edifício de entrada "Mitoseum" no parque de dinossauros Kleinwelka (© zapf & co., Michael Moser Images)
-
01
Edifício de entrada "Mitoseum" no parque de dinossauros Kleinwelka, Alemanha
-
01
Estrutura de aço biónica | Edifício de entrada "Mitoseum" no parque de dinossauros Kleinwelka, Alemanha | www.zapf-co.de
O edifício de entrada do parque de dinossauros de Kleinwelka, na Alemanha, com uma altura total de 22 m tem uma forma inspirada na mitose. A mitose é o processo de divisão de células que está na origem da vida. A estrutura biónica é constituída por um total de 1389 barras tubulares em aço, que estão unidas por 269 nós.
| Cliente |
Beteiligungs- und Betriebsgesellschaft Bautzen mbH, Bautzen www.bb-bautzen.de |
| Arquiteto |
rimpf Architektur, Hamburgo www.rimpf.de |
| Cálculo de estrutura |
zapf & co. – structural engineering GmbH, Strausberg www.zapf-co.de Ingenieurbüro für Struktur + Festigkeit Conrad Hansen, Kiel www.sf-ingenieure.de |
| Empreiteiro geral |
Velabran GmbH, Munique velabran.com |

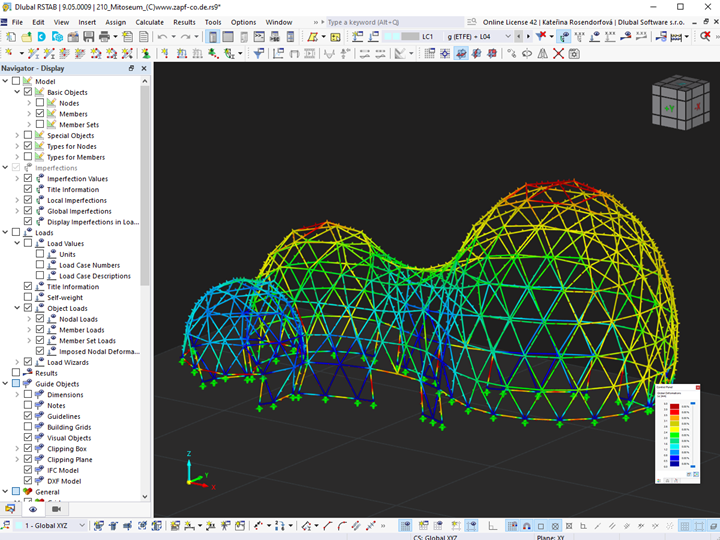

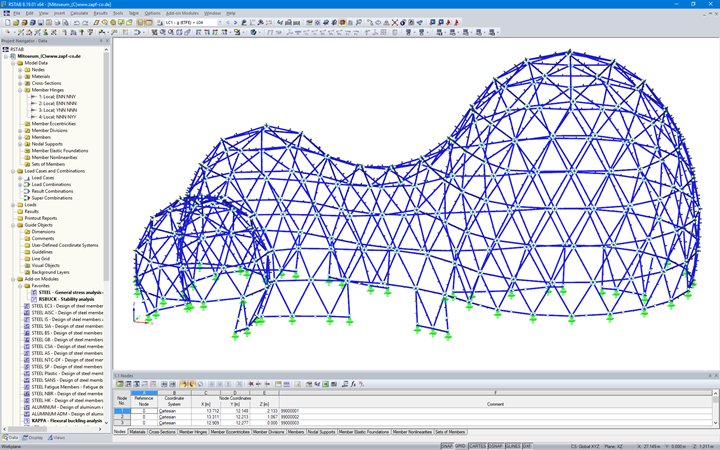

Modelo
Foram utilizadas 84 toneladas de aço. A cobertura translúcida com uma superfície total de cerca de 2300 m² foi realizada com 463 almofadas em ETFE.

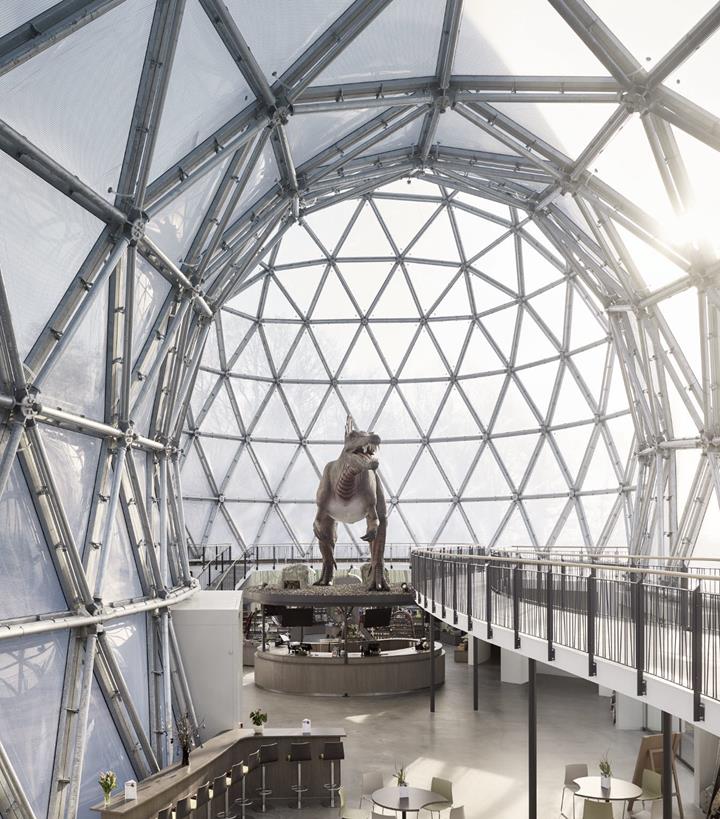

Além da zona de receção, o interior inclui uma loja de lembranças, instalações sanitárias, áreas de aventura e uma galeria. Além disso, os visitantes são recebidos por um espinossauro gigante.
A Stahlbau Hahner GmbH de Petersberg e a rimpf Architektur de Hamburgo receberam um prémio pela construção nos prémios "Deutscher Verzinkerpreis 2017" (3.º lugar em arquitetura). Os engenheiros da zapf & co. de Strausberg foram responsáveis pelo cálculo estrutural da construção em aço assim como pelas das almofadas de folhas. Para o dimensionamento do sistema espacial utilizaram o programa RSTAB, para as almofadas o Easy.
O projeto "Mitoseum" foi realizado de forma espetacular e ao mesmo tempo recorrendo a uma construção amiga do ambiente leve de aço e membranas.
