Manual online do RFEM | 4.4 Superfícies
A escola construída como estrutura modular permanecerá somente oito anos na atual localização. Após esse período, os 36 módulos de madeira inclusive as fundações de parafusos podem ser removidos e reconstruídos noutro local, sem deixar vestígios.
Josef Kolb AG
www.b-3.ch

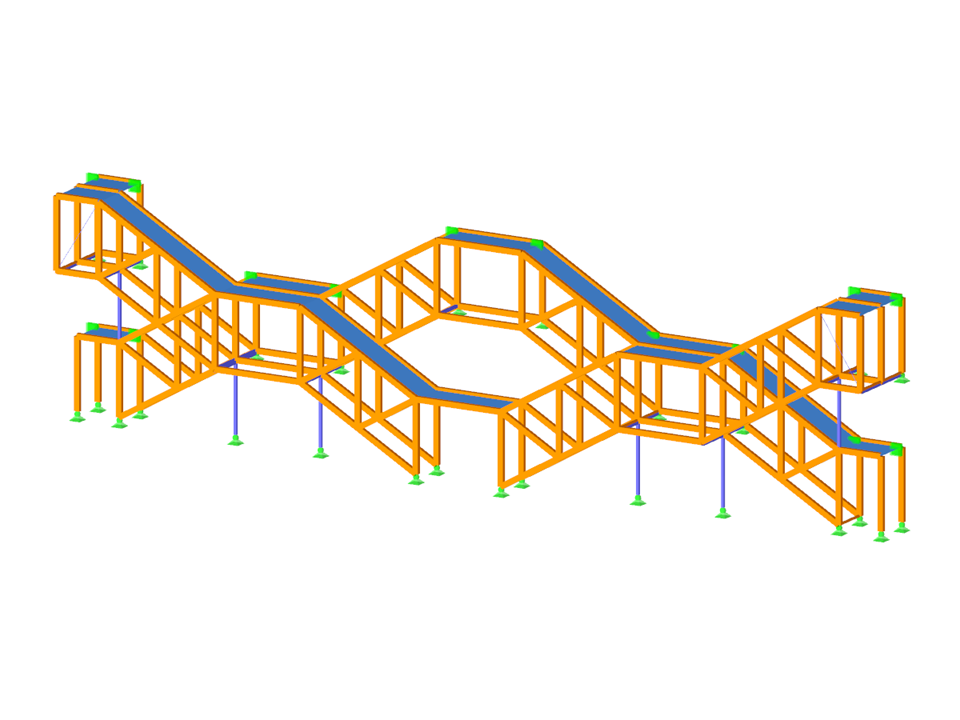

Modelo RFEM da estrutura de escadas de vigas treliçadas em madeira (© Josef Kolb AG)
Estrutura de escadas de vigas treliçadas em madeira
| Número de nós | 144 |
| Número de linhas | 293 |
| Número de barras | 261 |
| Número de superfícies | 28 |
| Número de sólidos | 0 |
| Número de casos de carga | 13 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 5 |
| Peso total | 18,846 t |
| Dimensões | 35,960 x 9,000 x 3,300 m |
Seminário web
Seminário web
Função do programa
Base de dados de conhecimento
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
