Edifício de escola Champagne em Biel, Suíça

Projeto de cliente da Dlubal

21 de janeiro de 2019

001123

Suíça

RFEM

Estruturas de madeira

Edifícios

Cliente Câmara de Biel, Suíça
Arquiteto Verve Architekten GmbH
www.verve-architekten.ch
Planeamento estrutural, resistência ao fogo Josef Kolb AG
www.kolbag.ch
Estrutura de madeira Renggli AG
www.renggli-international.com

Dados do modelo das escadas

A escola construída como estrutura modular permanecerá somente oito anos na atual localização. Após esse período, os 36 módulos de madeira inclusive as fundações de parafusos podem ser removidos e reconstruídos noutro local, sem deixar vestígios. Neste processo é possível mudar a configuração dos pisos e do traçado da projeção horizontal. A construção simples e funcional é valorizada do ponto de vista arquitetónico através das escadas feitas a partir de vigas treliçadas em madeira.

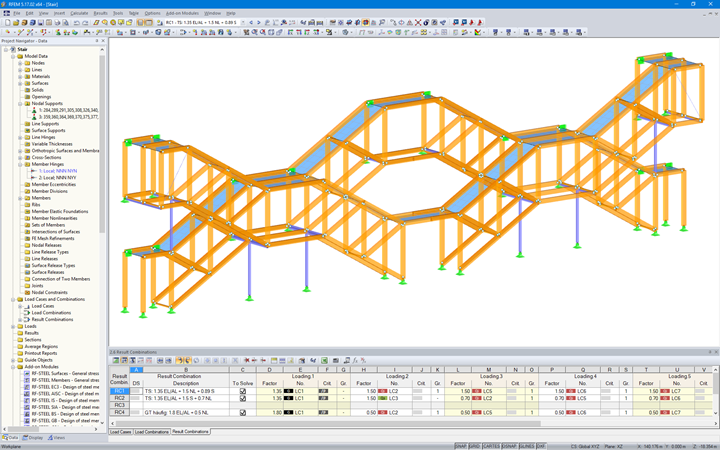

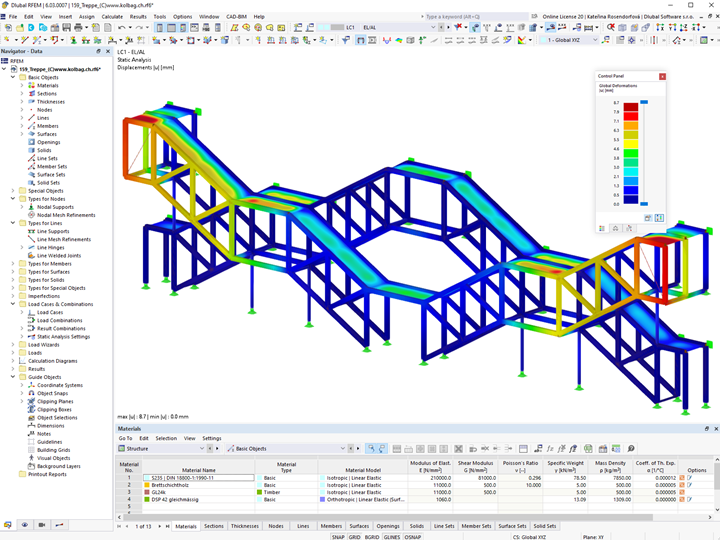

Os engenheiros da Josef Kolb AG foram responsáveis pelo planeamento estrutural e a resistência ao fogo, utilizando para o cálculo estático o RFEM.

Estrutura

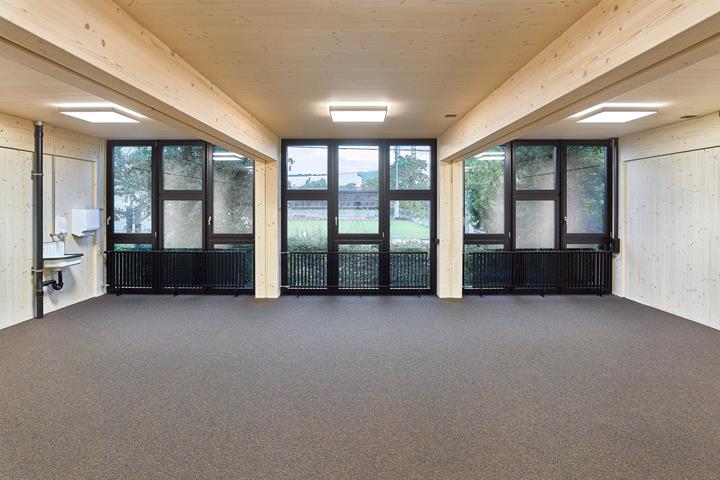

As placas e paredes portantes da estrutura modular foram executadas em madeira laminada cruzada visível. Os módulos foram todos eles pré-fabricados na sua totalidade na fábrica de madeira da Renggli AG, inclusive a envolvente do edifício, portas, luzes, radiadores etc. Isto permitiu a construção do edifício escolar em apenas quatro dias.

Para facilitar posteriormente a desmontagem, todas as ligações estáticas assim como instalações técnicas estão encaixadas, aparafusadas ou acopladas.

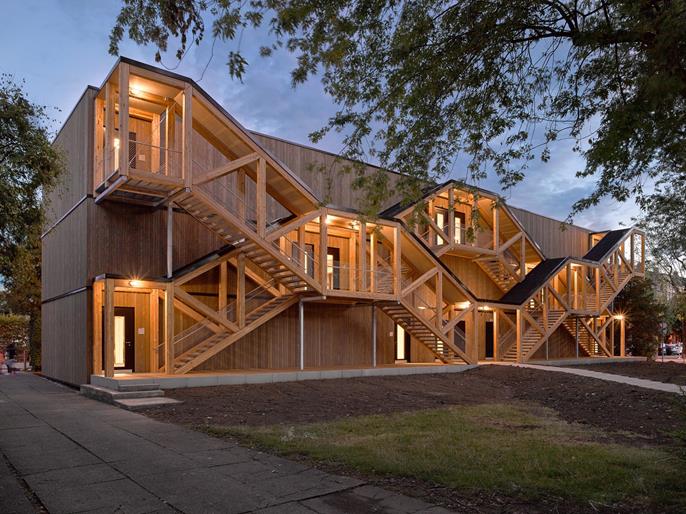

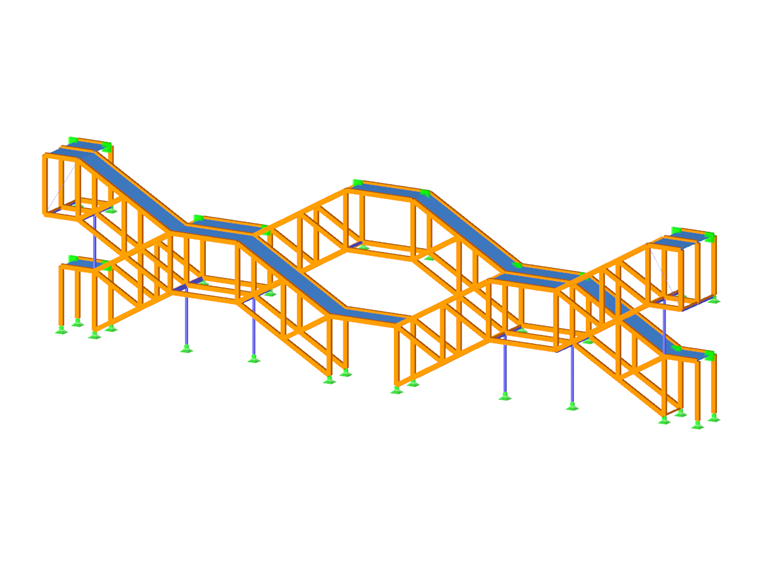

O sistema de escadas expressivo foi pré-apoiado e é constituído estrutura treliçada de madeira laminada cruzada. As escadas são apoiadas por vigas em T e pilares tubulares quadrados em aço. Os pontos de nós estão unidos entre si através de chapas entalhadas e pinos cilíndricos. Para os degraus e os patamares foram aplicadas grelhas de chapa.

O sistema de escadas aberto e sem necessidade de aquecimento permitiram que o edifício escolar modular fosse executado de forma funcional e com economia de custos.
