La struttura modulare della scuola rimarrà nella posizione attuale solo per otto anni. Dopo questo periodo, 36 moduli in legno, comprese le fondazioni a vite, saranno completamente rimossi e ricostruiti in un altro luogo.
Josef Kolb AG
www.b-3.ch

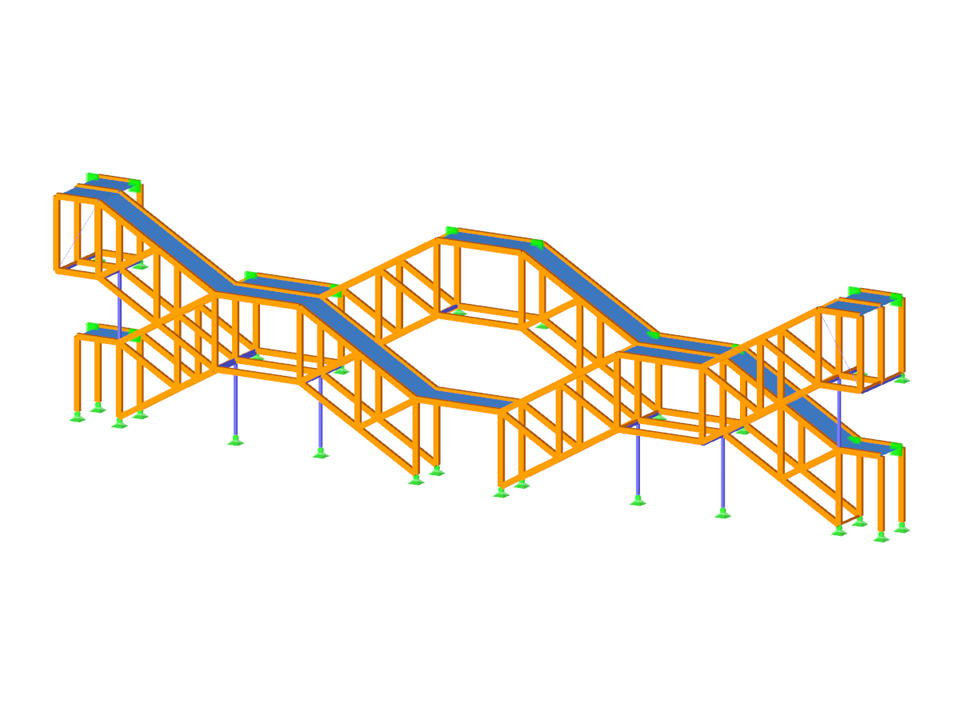

Modello RFEM della struttura della scala in capriate in legno (© Josef Kolb AG)
Struttura delle scale realizzata con travature reticolari in legno
| Numero di nodi | 144 |
| Numero di linee | 293 |
| Numero di aste | 261 |
| Numero di superfici | 28 |
| Numero di solidi | 0 |
| Numero di casi di carico | 13 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 5 |
| Peso totale | 18,846 t |
| Dimensioni | 35,960 x 9,000 x 3,300 m |
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
