Škola vybudovaná jako modulární konstrukce zůstane na současném místě pouze osm let. Po uplynutí této doby bude možné konstrukci složenou ze 36 dřevěných modulů včetně zemních vrutů odvézt a sestavit na jiném místě.
Josef Kolb AG
www.b-3.ch

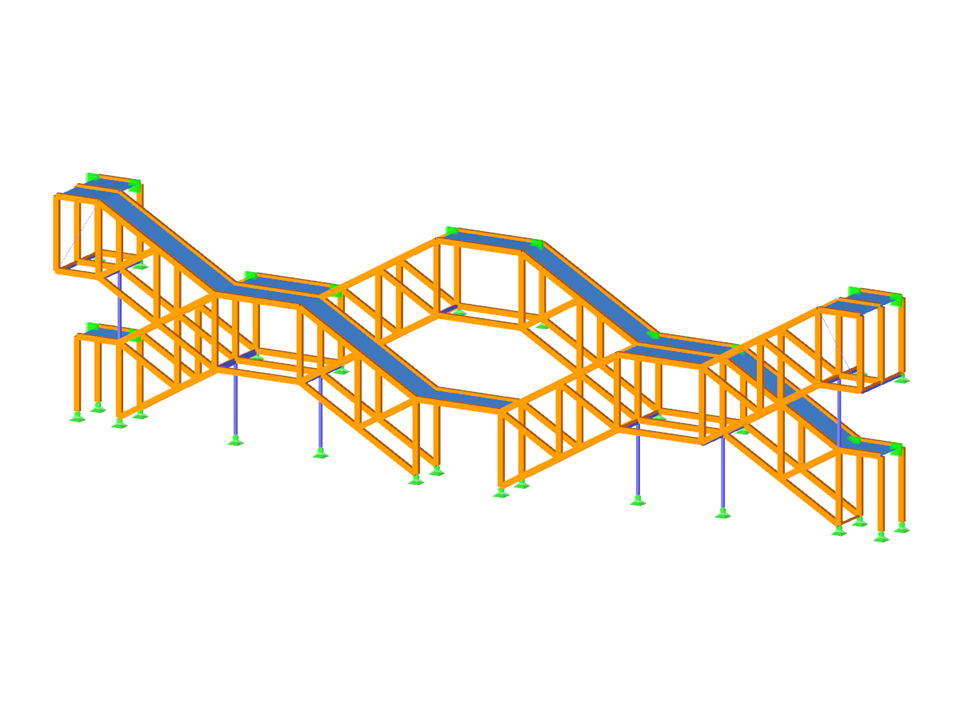

Model schodiště z dřevěných nosníků v programu RFEM (© Josef Kolb AG)
Dřevěná příhradová konstrukce schodiště
| Počet uzlů | 144 |
| Počet linií | 293 |
| Počet prutů | 261 |
| Počet ploch | 28 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 18,846 t |
| Rozměry | 35,960 x 9,000 x 3,300 m |
Funkce programu
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
