Modułowa konstrukcja szkoły pozostanie w obecnej lokalizacji tylko przez osiem lat. Po tym okresie 36 modułów drewnianych, w tym fundamenty śrubowe, zostanie całkowicie usuniętych i przebudowanych w innym miejscu.
Josef Kolb AG
www.b-3.ch

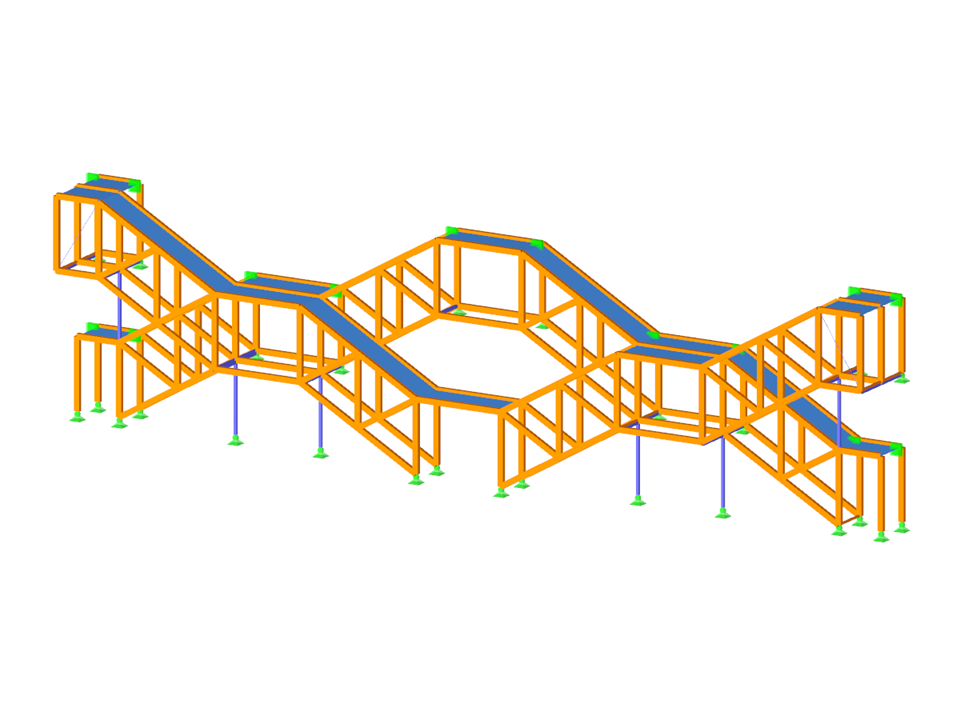

Model w RFEM konstrukcji schodów z drewnianych kratownic (© Josef Kolb AG)
Konstrukcja klatki schodowej wykonana z drewnianych kratownic
| Liczba węzłów | 144 |
| Liczba linii | 293 |
| Liczba prętów | 261 |
| Liczba powierzchni | 28 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 13 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 18,846 t |
| Wymiarowanie | 35,960 x 9,000 x 3,300 m |
Funkcja produktu
Funkcja produktu
![Wyniki RSTAB 9 - moment skrępowany Momega [kNm]](/pl/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Wyniki RSTAB 9 - drugorzędny moment skręcający MTsec [kNm]](/pl/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Wyniki RSTAB 9 - główny moment skręcający MTpri [kNm]](/pl/webimage/047735/3730144/MTpri.png?mw=350&hash=2363903e71565c33f1897548cd3f9920f0bc53ba)
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
