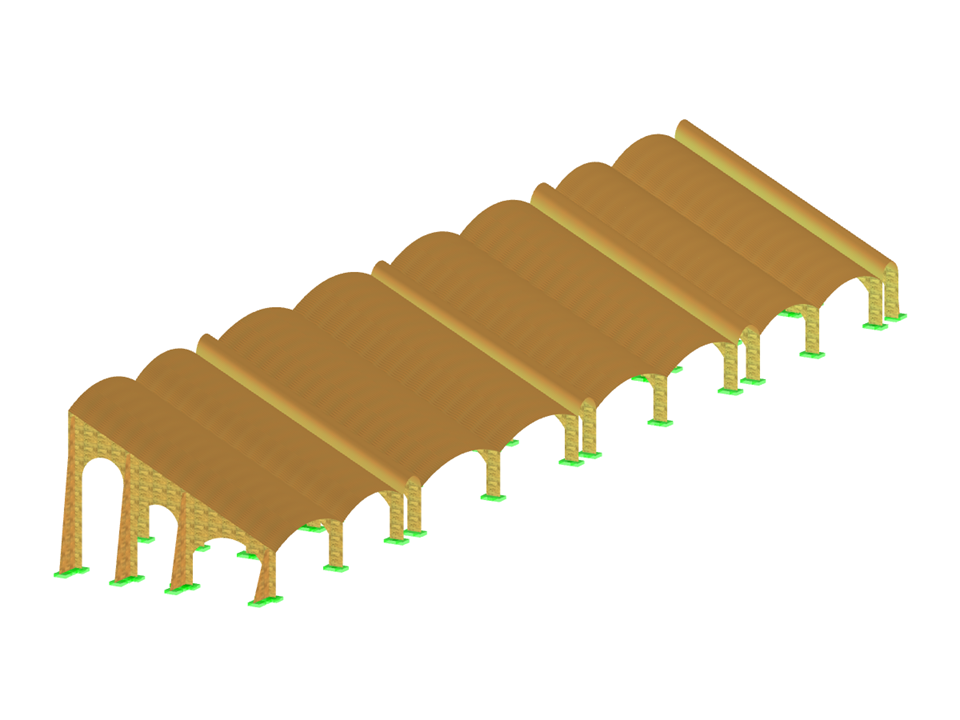

Baseado no conceito de mistura entre a civilização egípcia antiga e uma solução de design moderno para atingir a sustentabilidade, foi proposto um centro aquático egípço na província de Aswan. O centro compreende duas piscinas olímpicas, uma plataforma de saltos de água e um anfiteatro em alvenaria.
O modelo foi utilizado nas Tese de final de curso 000421.
Dimensionamento de estruturas especiais | Tese 000421
Número de nós | 441 |
Número de linhas | 419 |
Número de superfícies | 83 |
Número de casos de carga | 8 |
Número de combinações de cargas | 64 |
Número de combinações de resultados | 4 |
Peso total | 5556,953 t |
Dimensões | 19,437 x 82,357 x 12,877 m |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
Com a ajuda do tipo de piso "Só transferência de carga", pode utilizar o módulo Modelo do edifício para considerar lajes sem efeito de rigidez dentro e fora do plano. Este tipo de elemento acumula as cargas na laje e transfere-as para os elementos de apoio do modelo 3D. Desta forma, pode instalar componentes secundários, tais como grelhas e outros elementos semelhantes de distribuição de carga, sem qualquer efeito adicional no modelo 3D.
O fator de relevância modal (MRF) pode ajudá-lo a avaliar até que ponto os elementos estruturais estão envolvidos numa forma própria. O cálculo é baseado na energia de deformação elástica relativa de cada componente estrutural.
Com o MRF, é possível distinguir entre formas próprias locais e globais. Se diversas barras apresentarem um MRF significativo (por exemplo, > 20%), é muito provável que exista uma instabilidade em toda a estrutura ou em parte da mesma. No entanto, se a soma de todos os MRF for de aproximadamente 100% para uma forma própria, é de esperar um problema de estabilidade local (por exemplo, encurvadura de uma barra individual).
Além disso, o MRF pode ser utilizado para determinar cargas críticas e comprimentos efetivos de determinados componentes estruturais (por exemplo, para a análise de estabilidade). As formas próprias para as quais uma determinada barra apresente valores de MRF pequenos (por exemplo, < 20%) podem ser negligenciadas neste contexto.
O MRF é exibido como forma própria na tabela de resultados em Análise de estabilidade --> Resultados por barra → Comprimento efetivo e Cargas críticas.
