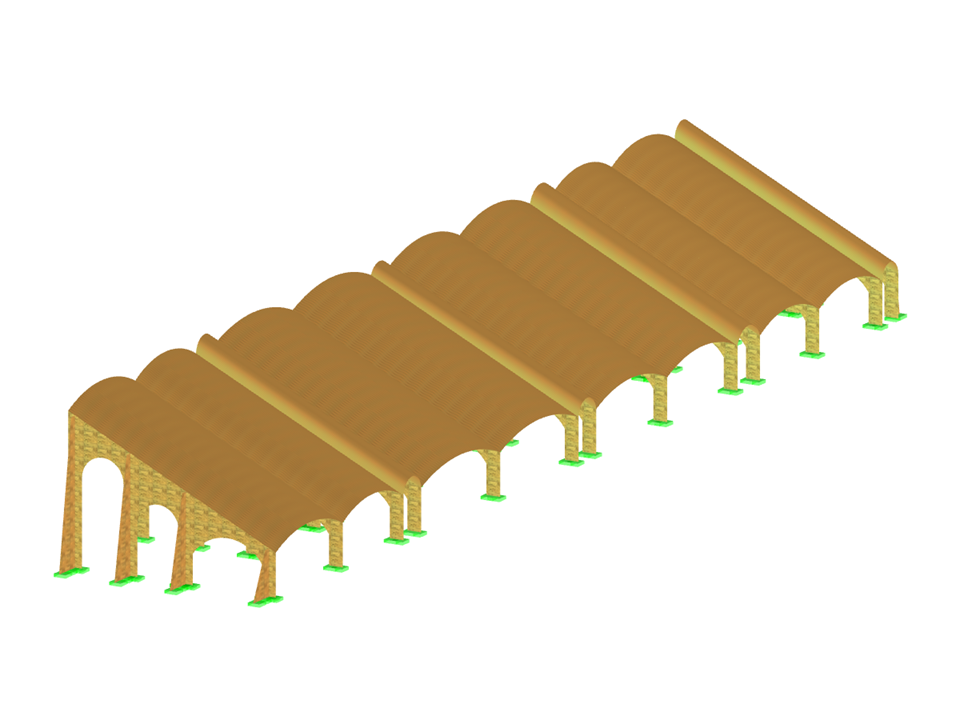

Basado en el concepto de mezcla entre la civilización egipcia antigua y la solución de diseño moderno y para lograr la sostenibilidad, se propone el Centro Acuático Egipcio en la provincia de Asuán. El centro contiene dos piscinas olímpicas, una plataforma de salto y un anfiteatro de mampostería.
El modelo se utilizó en el Tesis de Grado 000421.
Diseño de estructuras especiales | Tesis doctoral 000421
| Número de nudos | 441 |
| Número de líneas | 419 |
| Número de superficies | 83 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 64 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 5556.953 t |
| Dimensiones | 19,437 x 82,357 x 12,877 m |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Formación en línea
Seminario web
Seminario web
Formación en línea
Formación en línea
Base de datos de conocimientos
Base de datos de conocimientos
El coeficiente θ se calcula con la siguiente fórmula:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
Puede importar archivos STEP en RFEM 6. Los datos se convierten directamente en los datos del modelo nativo de RFEM.
Con respecto al formato STEP, es la interfaz iniciada por ISO (ISO 10303). En la descripción de la geometría, todas las formas relevantes para RFEM (modelos de líneas, superficies y sólidos) se pueden integrar mediante los modelos de datos de CAD.
Nota: Este formato no se debe confundir con las interfaces DSTV, que también usan la extensión de archivo *.stp.
Usando el tipo de planta "Solo transmisión de cargas", puede considerar losas sin efecto de rigidez dentro y fuera del plano en el complemento Modelo de edificio. Este tipo de elemento recoge las cargas en el techo y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
