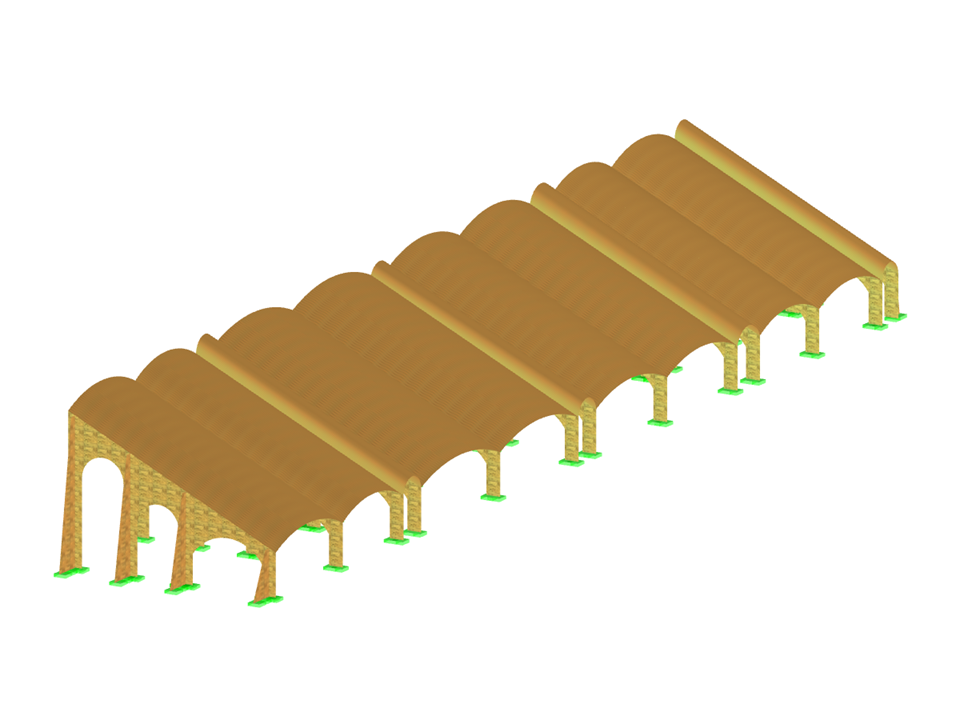

Le Centre aquatique d'Assouan constitue un mélange entre l'héritage de la civilisation égyptienne antique et des solutions de construction modernes afin d'aboutir à une structure durable. Il comprend deux piscines olympiques, un plongeoir et un amphithéâtre en maçonnerie.
Ce modèle a été utilisé pour le Projet de fin d'études 000421.
Centre aquatique d'Assouan | Projet de fin d'études 000421
| Nombre de nœuds | 441 |
| Nombre de lignes | 419 |
| Nombre de surfaces | 83 |
| Nombre de cas de charge | 8 |
| Nombre de combinaisons de charges | 64 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 5556,953 t |
| Cotation fonctionnelle | 19,437 x 82,357 x 12,877 m |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
