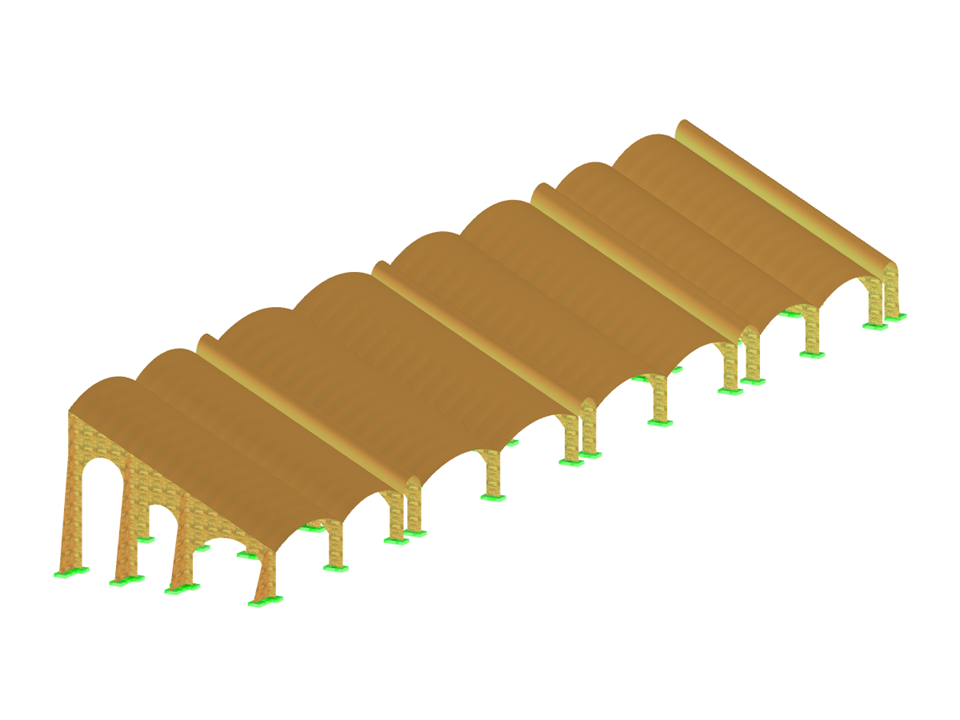

Hinausgehend aus dem Konzept der Zivilisation im Alten Ägypten und moderner Lösung von Design als auch in Hinsicht auf Erhaltung der Nachhaltigkeit wurde das Ägyptische Wassersportzentrum in der Provinz Assuan entworfen. Im Sportzentrum befinden sich zwei olympische Schwimmbäder, ein Sprungturm und ein Amphitheater aus Mauerwerk.
Das Modell wurde in der Abschlussarbeit 000421 verwendet.
Bemessung von Sonderbauten | Abschlussarbeit 000421
| Anzahl Knoten | 441 |
| Anzahl Linien | 419 |
| Anzahl Flächen | 83 |
| Anzahl Lastfälle | 8 |
| Anzahl Lastkombinationen | 64 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 5556,953 t |
| Abmessungen | 19,437 x 82,357 x 12,877 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Produkt-Feature
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Für Elemente in Gebäudemodellen stehen Ihnen mehrere Modellierungswerkzeuge zur Verfügung:
- Vertikale Linie
- Stütze
- Wand
- Balkenstab
- Rechteckige Decke
- Polygonale Decke
- Rechteckige Deckenöffnung
- Polygonale Deckenöffnung
Dieses Feature erlaubt Ihnen die Elementdefinition auf der Grundebene (z. B. eine Hintergrundfolie) mit einer damit verbundenen multiplen Elementerzeugung im Raum.
Mit Hilfe des Geschosstyps "Nur Lastübertragung" können Sie im Add-On Gebäudemodell Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Dieser Elementtyp sammelt die Lasten auf der Decke und gibt diese an die Stützelemente des 3D-Modells weiter. Somit haben Sie die Möglichkeit, Sekundärbauteile wie z. B. Gitterroste und ähnliche Lastverteilungselemente ohne weiteren Effekt im 3D-Modell simulieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
