Instrukcja online programu RFEM | Powierzchnie

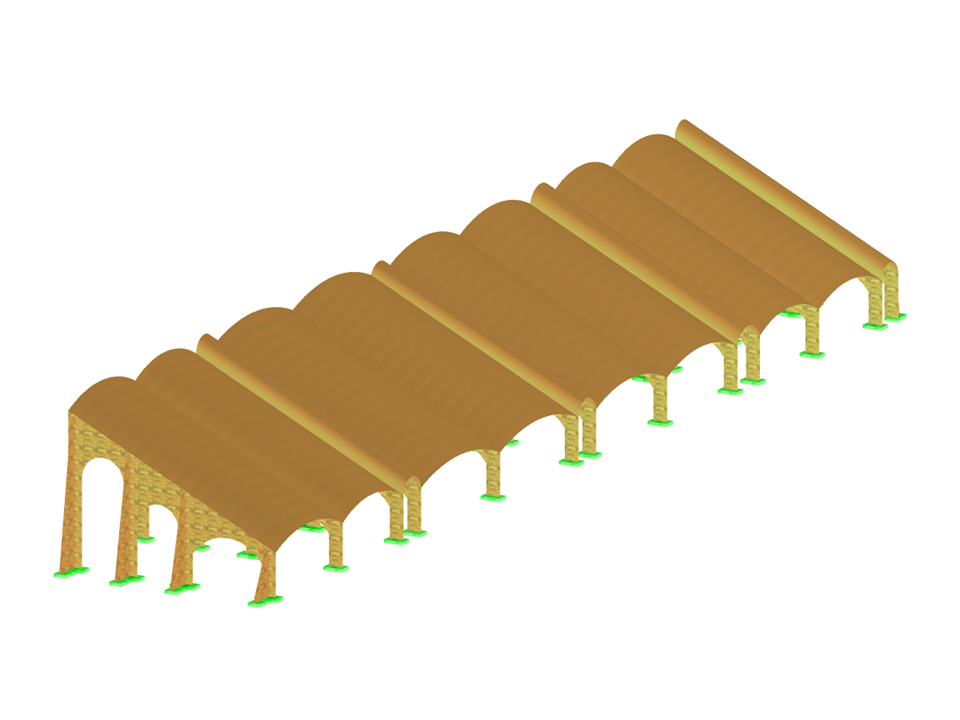

Egipskie Centrum Wodne w prowincji Asuan powstało w oparciu o koncepcję łączącą cywilizację starożytnego Egiptu z nowoczesnymi rozwiązaniami projektowymi w celu osiągnięcia zrównoważonego rozwoju. W skład centrum wchodzą dwa baseny olimpijskie, platforma do skoków i murowany amfiteatr.
Model został wykorzystany w Praca dyplomowa 000421.
Projektowanie konstrukcji specjalnych | Praca 000421
| Liczba węzłów | 441 |
| Liczba linii | 419 |
| Liczba powierzchni | 83 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 64 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 5556,953 t |
| Wymiarowanie | 19,437 x 82,357 x 12,877 m |
| Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
.png?mw=350&hash=bedc118c7d51ca1c084ed8e0c802bfb46b2de2da)
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
W przypadku elementów w modelach budynków dostępnych jest kilka narzędzi do modelowania:
- Linia pionowa
- Słup
- Ściana
- Belka
- Strop prostokątny
- Płyta wielokątna
- Prostokątny otwór w stropie
- Wielokątny otwór w stropie
Ta funkcja umożliwia definicję elementów na płaszczyźnie podłoża (na przykład z warstwą tła) z powiązanym tworzeniem wielu elementów w przestrzeni.
Za pomocą kondygnacji typu "Tylko przenoszenie obciążenia" można uwzględnić płyty bez wpływu sztywności w płaszczyźnie i poza nią w rozszerzeniu Model budynku. Ten typ elementu gromadzi obciążenia na płycie i przenosi je na elementy wsporcze modelu 3D. Daje to możliwość symulacji w modelu 3D elementów drugorzędnych, takich jak np. ruszt i inne podobne elementy rozkładu obciążenia, bez dalszych efektów.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
