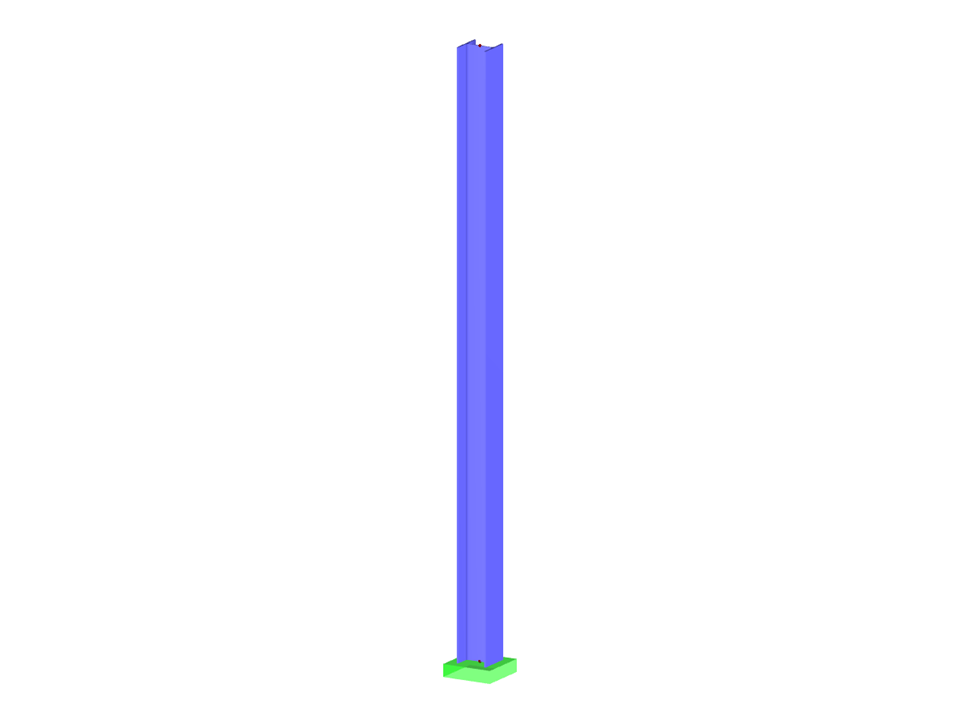

O modelo mostra um pilar de aço em consola com um dimensionamento preciso ligado a uma placa de fundação. Com RF-/FUND Pro, é possível verificar a excentricidade permitida da resultante de tensão de contacto de acordo com a norma DIN EN 1997-1/NA. O cálculo considera tanto as cargas características como representativas. Aspetos geotécnicos, como torção e rotação da fundação, são explicitamente considerados na modelação. A imagem fornecida oferece uma representação técnica dos detalhes de construção.
Modelo utilizado em
Pilar em consola de aço com ligação à fundação
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 34 |
| Número de combinações de resultados | 4 |
| Peso total | 0,202 t |
| Dimensões (métricas) | 0,500 x 0,500 x 4,250 m |
| Dimensões (imperial) | 1.64 x 1.64 x 13.94 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
