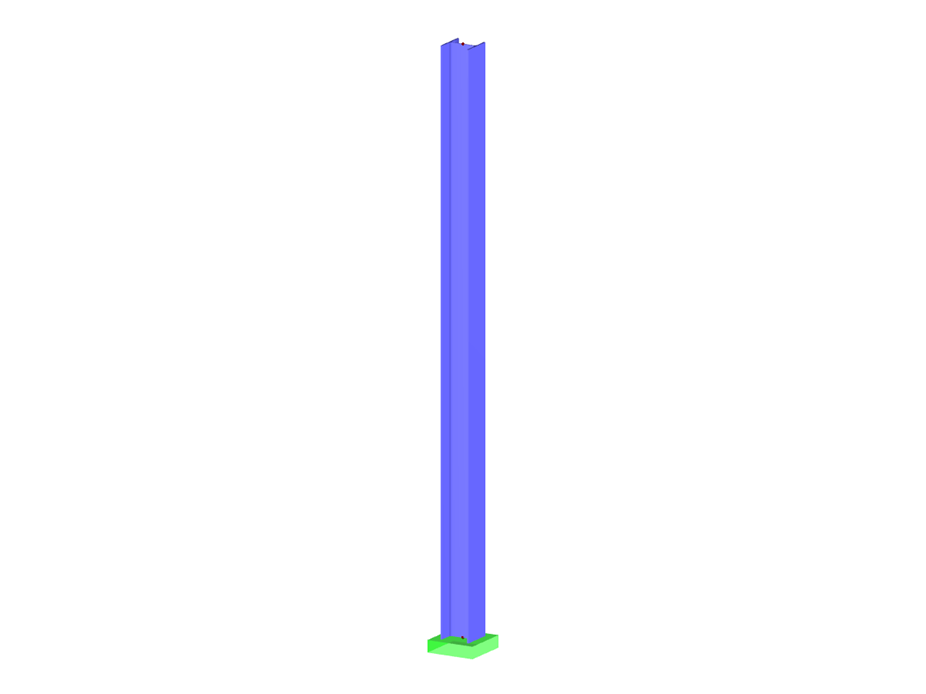

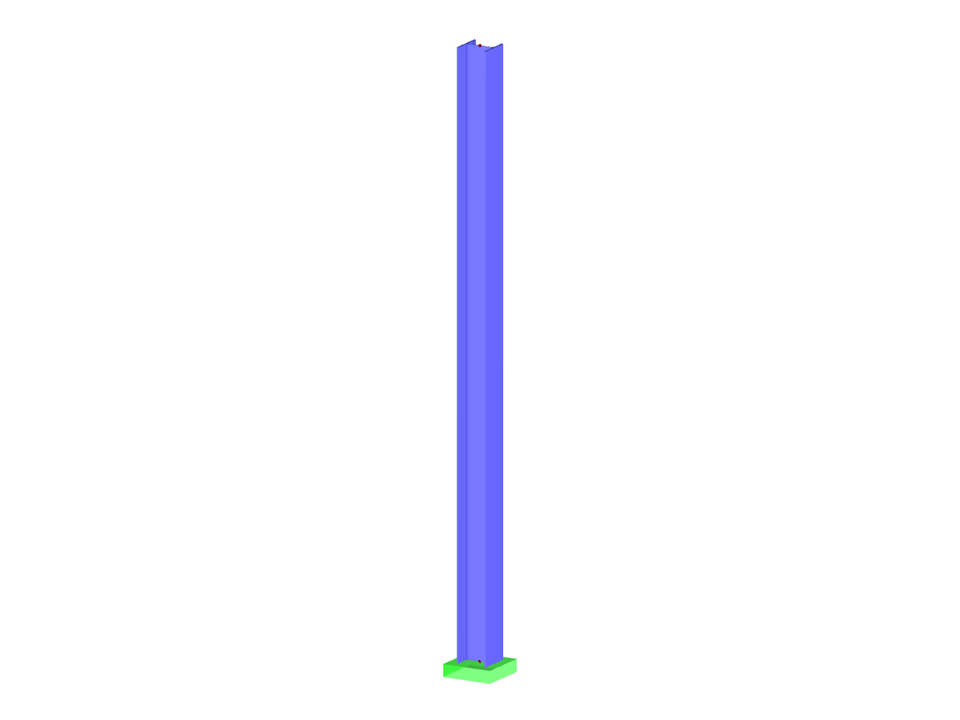

Das Modell zeigt eine präzise ausgelegte Stahlkragstütze, die an eine Fundamentplatte angeschlossen wird. Mit RF-/FUND Pro kann die zulässige Ausmittigkeit der Sohldruckresultierenden gemäß DIN EN 1997-1/NA überprüft werden. Die Berechnung berücksichtigt sowohl charakteristische als auch repräsentative Beanspruchungen. Geotechnische Aspekte wie Verdrehung und Fundamentverdrehung werden explizit in der Modellierung einbezogen. Das verlinkte Bild liefert eine technische Darstellung der Konstruktionsdetails.
Modell verwendet in
Stahlkragstütze mit Fundamentanschluss
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 34 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 0,202 t |
| Abmessungen (metrisch) | 0.500 x 0.500 x 4.250 m |
| Abmessungen (imperial) | 1.64 x 1.64 x 13.94 feet |
| Programmversion | 5.24.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
