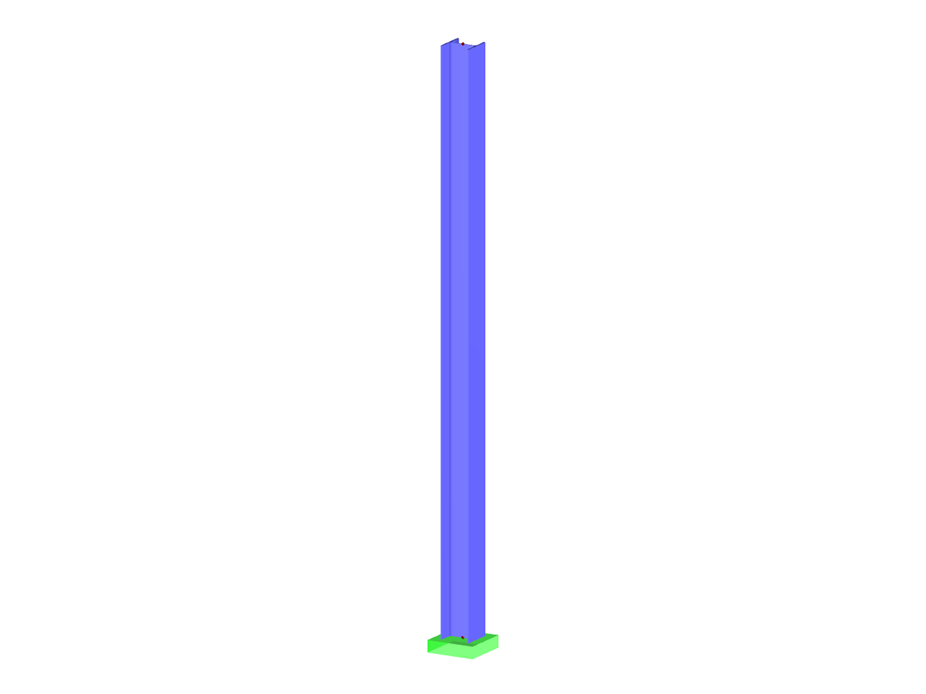

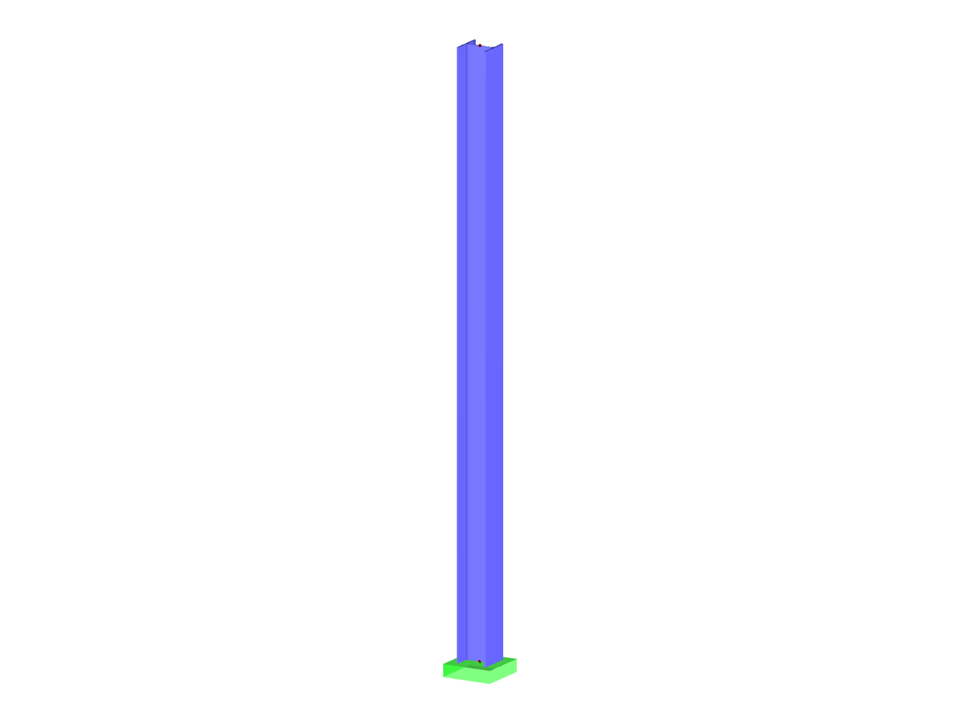

Équerre en acier avec connexion à la plaque de fondation
Modèle à télécharger
![[EN] KB 000509 | Vérification de l'excentricité admissible dans RF-/FOUNDATION Pro](/-/media/Images/netgenium/thumbnails/2/9/6/7/5/2967558/2967558.png?la=fr&mw=280&mlid=2A3AE5E2E6B847E180B4C73BC62289E8&hash=EE25846EB572B0EC98023AF78CA562078FFB97B5)
Description
RF-/FOUNDATION Pro vous permet de contrôler l'excentricité admissible des résultantes de la pression de surcharge. Selon DIN EN 1997-1/NA, cette vérification doit être effectuée avec les charges caractéristiques ou représentatives.
Modèle utilisé dans
Mots-clés
Poteau Fondation Calcul géotechnique Rotation Déplacement des fondations Interface Excentrement
Liens
Laissez un commentaire...
Laissez un commentaire...
- Vues 91x
- Téléchargements 15x
- Mis à jour 18 janvier 2021
- Taille 2,5 MB
- Nombre de nœuds 2
- Nombre de lignes 1
- Nombre de barres 1
- Nombre de cas de charge 4
- Nombre de combinaisons de charges 34
- Nombre de combinaisons de résultats 4
- Poids total 0,202 t
- Dimensions 0.500 x 0.500 x 4.250 m
- Version du logiciel 5.24.02.157532
