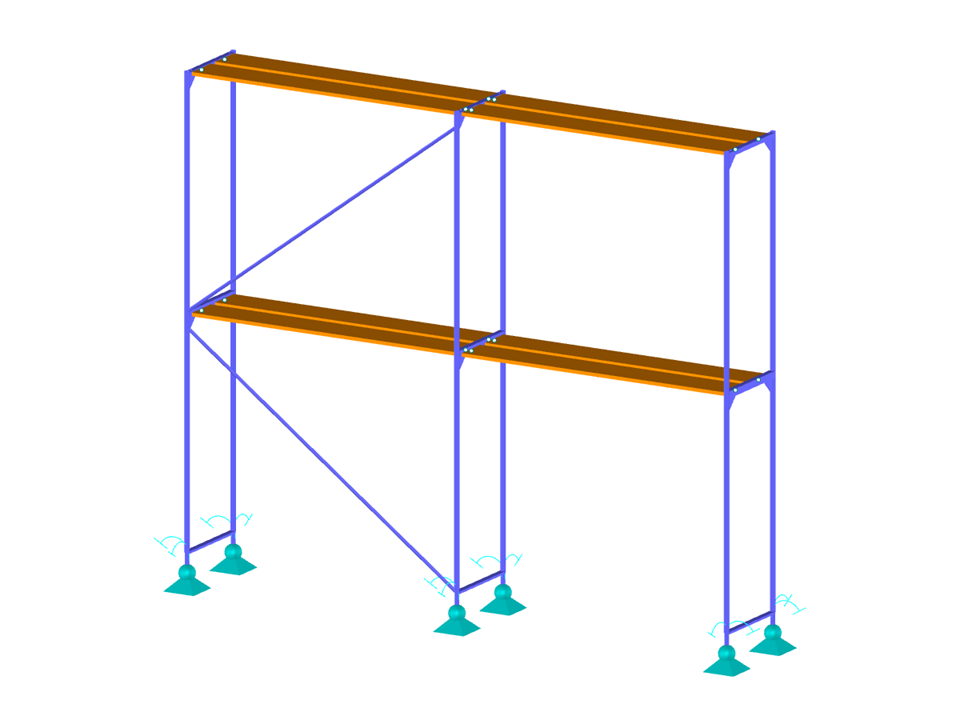

Andaime de trabalho
| Número de nós | 72 |
| Número de linhas | 100 |
| Número de barras | 100 |
| Número de casos de carga | 2 |
| Peso total | 0,200 t |
| Dimensões | 5,283 x 1,023 x 4,241 m |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
