Anhand dieses Modells wurden die Optionen für die Nichtlinearitäten von Knotenlagern erläutert.

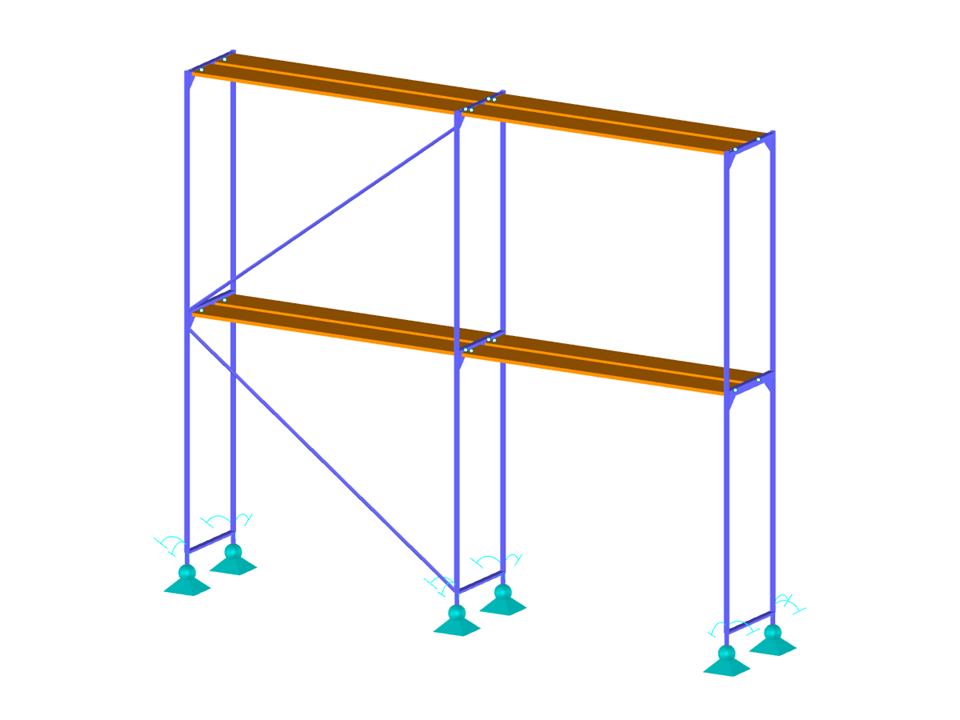

Arbeitsgerüst
| Anzahl Knoten | 72 |
| Anzahl Linien | 100 |
| Anzahl Stäbe | 100 |
| Anzahl Lastfälle | 2 |
| Gesamtgewicht | 0.200 t |
| Abmessungen | 5.283 x 1.023 x 4.241 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
