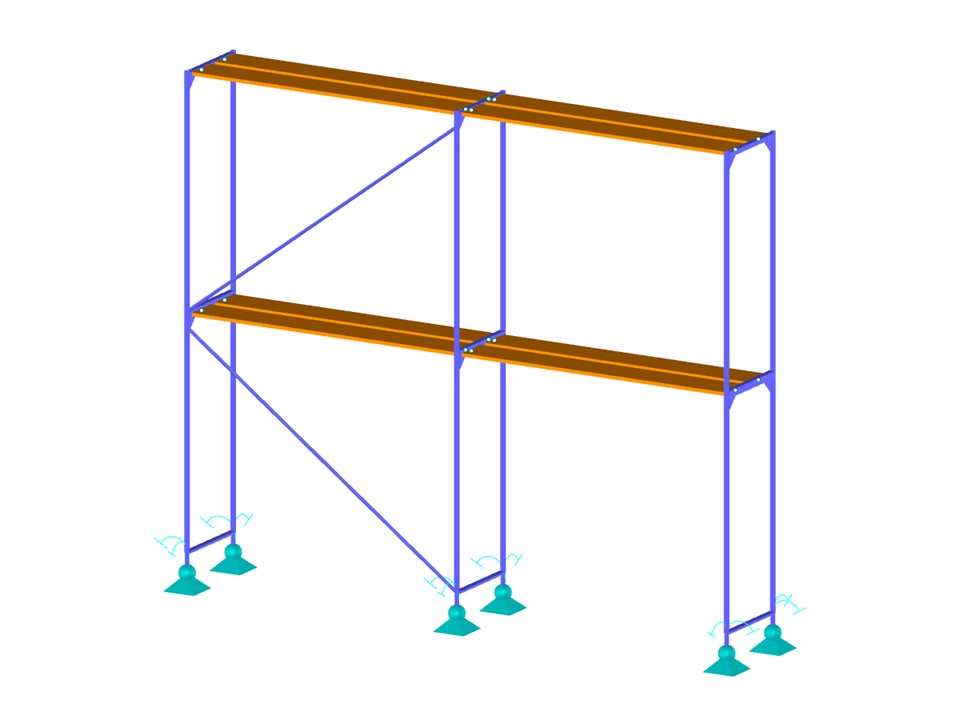

Ce modèle illustre en détail comment les non-linéarités des appuis nodaux d’un échafaudage peuvent être prises en compte. Différentes configurations d’appui sont présentées, telles que l’échafaudage, l’appui, la plaque de pied, l’encastrement partiel et la plaque d’appui. L’image accessible via l’URL de l’image fournie supporte la visualisation de la disposition spatiale et des interactions des composants d’appui. Cela permet d’analyser et de simuler avec précision des conditions d’appui complexes.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Échafaudage avec appui nodal

Nombre de nœuds 72
Nombre de lignes 100
Nombre de barres 100
Nombre de cas de charge 2
Poids total 0,200 t
Dimensions (métrique) 5,283 x 1,023 x 4,241 m
Dimensions (impériales) 17.33 x 3.36 x 13.91 feet
Version du logiciel 5.23.02

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
