Apoio de andaime dependente de esforço normal

Uma posição estável para estas estruturas é geralmente conseguida através de uma situação de apoio em forma de placa. A placa ajuda a distribuir o carregamento sobre a superfície e também a criar através da sua extensão um braço de alavanca estabilizador para absorver qualquer momento de apoio. Tendo em consideração o equilíbrio, um tal apoio em comparação com uma situação articulada pura pode adicionalmente transferir um momento fletor dependente da carga vertical. Observando de um ponto de vista puramente tecnológico, uma placa de apoio nesta situação reage inicialmente como um apoio articulado. No entanto, com o aumento da rotação da barra de apoio, existe um determinado momento de resistência. Esta relação especial é descrita nas seguintes normas, dependendo do tipo de estrutura:

• EN 12811-1: Equipamento de trabalho temporário - Parte 1: Andaimes - Requisitos de desempenho e dimensionamento geral
• EN 1065: Apoios telescópicos ajustáveis em aço - Especificações do produto, dimensionamento e avaliação através de cálculos e testes

O RFEM disponibiliza a opção de não linearidade "Andaime" para os graus de liberdade dos apoios nodais φ_{X '} e φ_Y' , conforme exigido pelas normas.

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

Apoio de andaimes

Após ativar as opções na caixa de diálogo do apoio nodal, um diagrama de trabalho Mφ para os pontos de apoio afetados, dependendo dos parâmetros,

• φ₀ = deslizamento
• C = rigidez da mola de rotação
• e₀ = excentricidade de deslizamento (dependendo de k_e0 e D)
• e_máx = excentricidade limite (dependendo de k_emax e D)
• k_e0 = fator de excentricidade de deslizamento
• k_emax = fator de excentricidade máximo
• D = diâmetro exterior da barra
• P_{Z '} = força de apoio na direção Z'

pode ser criado.

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

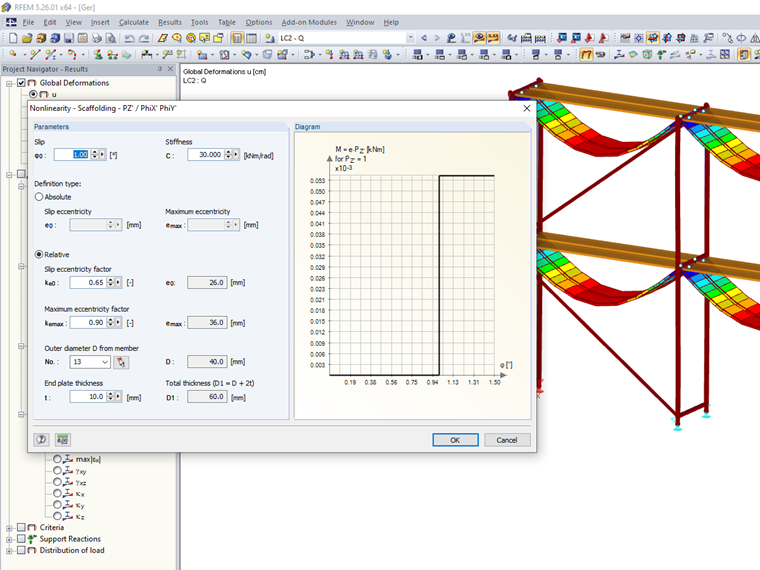

Apoio de andaime - Não linearidade

O apoio permanece livre de momentos até que o ângulo de rotação φ₀ seja alcançado. Então, a rotação não muda mais até que o momento M_e0 = k_e0 ⋅ D ⋅ P_{Z '} seja alcançado. Entre o momento M_e0 e o momento M_emax = k_emax ⋅ D ⋅ P_{Z '} , o apoio reage com uma rigidez de mola de rotação C. Após o M_emax ser alcançado, a cedência inicia.

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

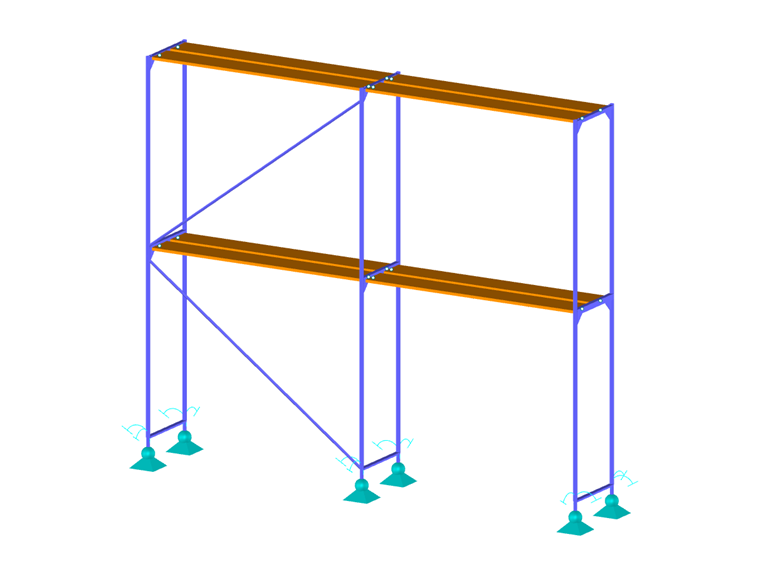

Andaime de construção
