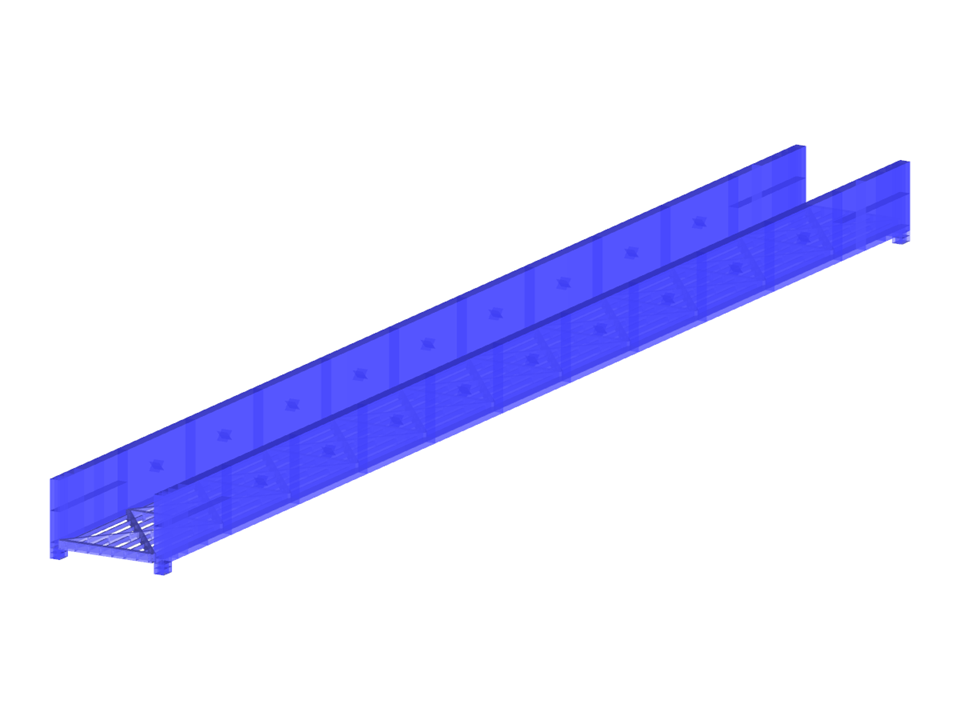

Ponte sobre o rio Serio
| Número de nós | 904 |
| Número de linhas | 1770 |
| Número de barras | 592 |
| Número de superfícies | 372 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 148 |
| Número de combinações de resultados | 4 |
| Peso total | 26,795 t |
| Dimensões | 31,680 x 2,800 x 1,750 m |
| Versão do programa | 5.28.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
